Трансформаторы питания ТАН

Унифицированные трансформаторы питания типа ТАН (трансформаторы анодно-накальные) используются в радиоэлектронной аппаратуре при питании ее от промышленной сети переменного тока частотой 50 Гц и напряжением 127 и 220 В. В отличие от трансформаторов серии ТА, в трансформаторах ТАН имеются дополнительные вторичные обмотки на

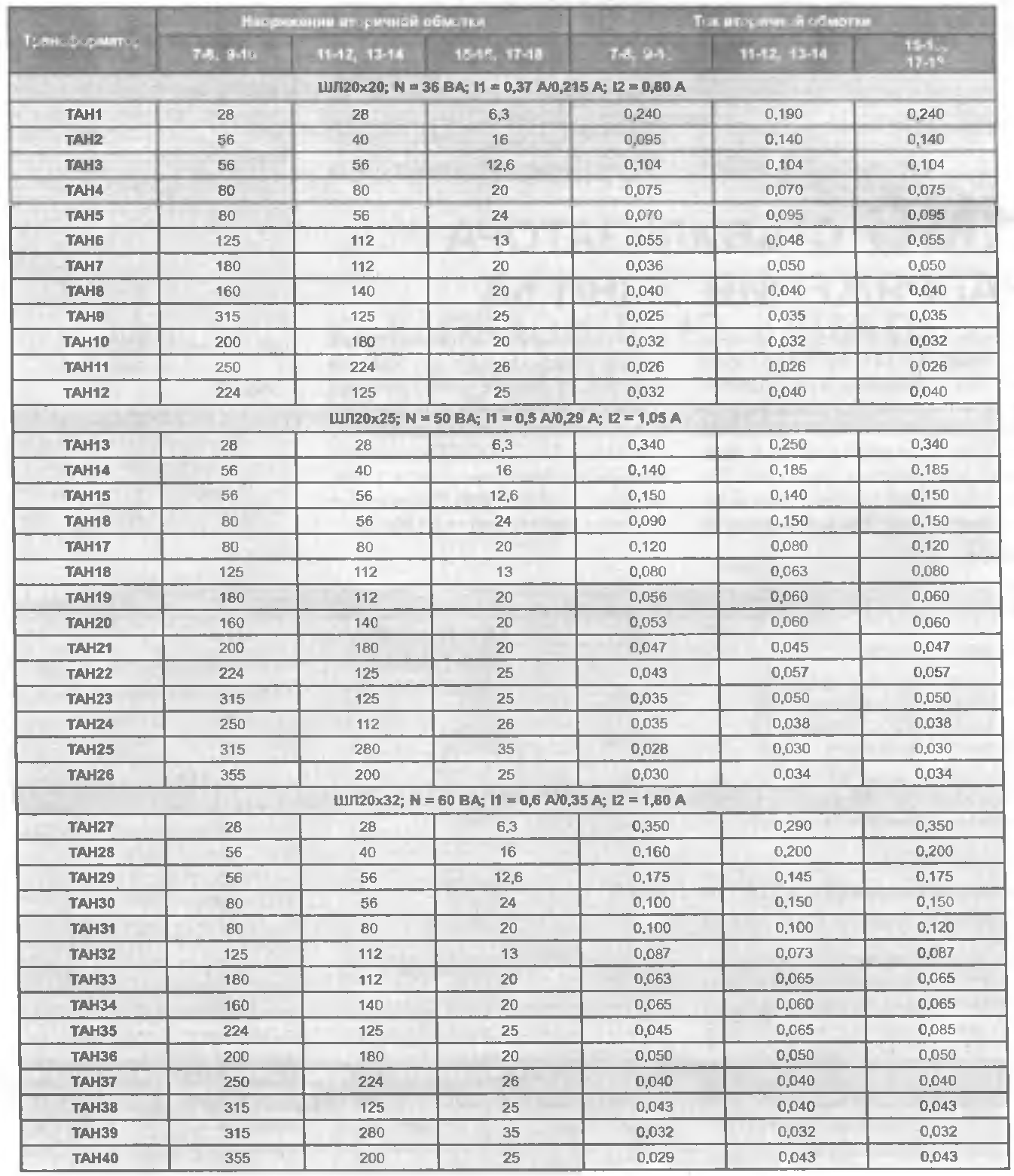

напряжение 6,3/5 В, предназначенные для питания накальных цепей радиоламп. Основные электрические параметры трансформаторов ТАН приведены в таблице

В таблицах даны номинальные значения напряжений и токов вто­ричных обмоток. Трансформаторы собраны в группы одинаковой мощ­ности. В заголовке группы даны тип сердечника, на котором собраны трансформаторы группы, мощность (N) и ток (И) первичной обмотки: в числителе — при питании от сети 127 В, в знаменателе — 220 В. Па­раметр I2 — ток вторичных накальных обмоток, номера выводов кото­рых: 19-20-21 и 22-23-24 для транс­форматоров броневой конструкции и 13-14-15 и 22-23-24 — для транс­форматоров стержневой конструк­ции. Напряжение между первым и третьим выводами — 6,3 В, между первым и вторым — 5 В.

Напряжения на отводах первичных обмоток трансформаторов ТАН на 127/220 В составляют:

  • между выводами 1 и 2, 4 и 5 — 110 В;
  • между выводами 2 и 3, 5 и 6 — 7 В.

Электрические схемы трансфор­маторов ТАН приведены на рис.1…4. Вариант рис.1 — схема трансфор­маторов броневой конструкции, вы­полненных на сердечниках ШЛ и ШЛМ, допускающих включение в сеть с напряжением как 127 В, так и 220 В. В первом случае необходимо соединить выводы 1 и 4, 3 и 6, при этом первичные обмотки 1-3 и 4-6 соединяются параллельно, подать напряжение 127 В на выводы 1 и 3. Во втором случае — соединить вы­воды 2 и 4, а напряжение 220 В по­дать на выводы 1 и 5.

Вариант рис.2 — схема броневых трансформаторов, рассчитанных на подключение к сети напряжением только 220 В. Это напряжение пода­ется на выводы 1 и 5.

Особенностью реализации транс­форматоров стержневой конструк­ции, выполненных на сердечниках ПЛ, является размещение обмоток в виде двух секций. Одна первичная и половина вторичных обмоток раз­мещены на одном стержне, осталь­ные — на другом. Причем так же распределены и накальные обмот­ки. Однако нумерация обмоток при

трансформаторы ТАНтрансформаторы ТАН-классификационная таблица

Трансформаторы ТАН

Трансформаторы питания типа ТАН

Как и в случае трансформаторов серии ТА ,в аппаратуре используются модифицированные анодно-накальные трансформаторы с уменьшенным расходом меди ,собранных на сердечниках.обеспечивающих уменьшение массы. Основные электрические параметры этих трансформаторов приведены в
