Способы крепления тороидальных трансформаторов

Тороидальный трансформатор обладает превосходными  характеристиками ,такими как КПД, параметры охлаждение, массо-габаритные  характеристики и т.д. Но тороидальный трансформатор довольно тяжело применять из-за сложности его монтажа. Рассмотрим все основные способы крепления тороидального трансформатора, для того чтобы заполнить пробел и популяризировать его повсеместное использование. Тороидальные трансформаторы, благодаря своей технологичности и превосходным техническим показателям вытесняют классические Ш-образники и трансформаторы на броневом сердечнике, поэтому понимание как правильно крепить трансформатор в разных случаях очень важно.

Трансформатор с креплением к основанию пластиной.
Крепление тороидального трансформатора пластиной



Элементами крепления являются:стальная пластина,изолирующие прокладки и резьбовая шпилька, соответствующего диаметра. Данный вариант является самым простым и позволяет прикрепить тор практически в любом месте: на монтажную плату,в электромонтажном шкафу,над подвесным потолком (для подключения низковольтового освещения) и т.д.

Трансформатор на квадратном основании с крепежной пластиной

Крепление тороидального трансформатора на стальной пластинеК элементам предыдущего варианта добавляется квадратная стальная пластина основания.Этот вариант позволяет предварительно сделать сборку,а потом эту сборку крепить на 4 отверстия (как правильно диаметром 6,2 мм) в необходимом месте. Применяется для крепления более тяжелых трансформаторов. Вариант более технологичен, т.к. крепится только одна деталь,а не несколько,

Трансформатор на квадратной стальной пластине с клеммными колодками — тороидальный трансформатор ОСМ

Трансформатор ОСМ

Вариант 2 дополняется клеммными колодками,для удобства подключения потребителей и сеть.Получаем компактный тороидальный трансформатор ОСМ.
Цену можно узнать здесь

Трансформатор на круглом пластмассовом основании с заливкой окна и центральным отверстием
тороидальный трансформатор,залитый компаундом

Вариант применяется для крепления трансформатора в местах повышенной влажности (бассейны,улица и т.д.) Характеризуется удобством крепления — один саморез сквозь готовое отверстие.Основной недостаток-плохое охлаждение трансформатора, т.к. компаунд является плохим теплопроводником. Поэтому это надо учитывать при рассчете трансформатора, вплоть до того, что необходимо брать двойную мощность.

     Трансформатор на стальном основании с креплением на дин рейку

Вариант применяется для трансформаторов небольшой мощности. Позволяет компактно разместить тороидальный трансформатор на дин рейку в ряду АВ, УЗО и т.д.

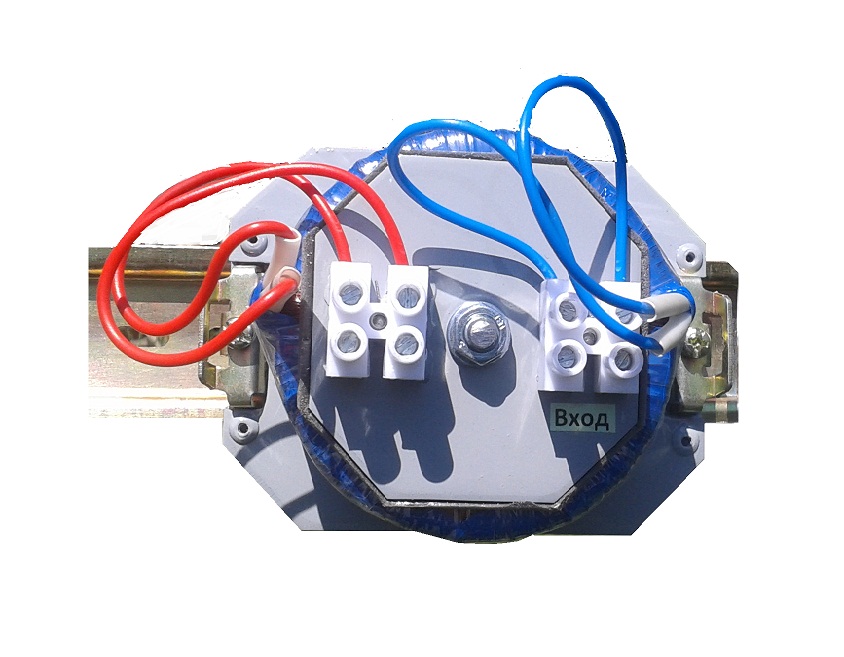

Трансформатор на динрейке
