Что значит «трансформатор шумит»?

    Мы привыкли идентифицировать шум как нежелательный звук. Но что такое нежелательный звук? Звук приятный для одного слушателя, может восприниматься  негативно для другого. Посещение рок концерта с огромным шумовым воздействием на барабанные перепонки  очень нравится некоторым людям. Поместите этих же людей в другую среду, например  рядом с шумящим  трансформатором и вы получите шквал возмущений. Потому что эти звуки различны по своей природе, “то звук, а это шум” скажут слушатели.  Поэтому неизбежно при работе электроаппаратуры, даже с низким  уровнем шума, всегда найдутся  люди, которые будут ощущать этот звук, как некомфортный.
Причина шума трансформатора

     «Жужжание» трансформатора  рассматривалось всегда как недостаток. Причины шума и попытки его уменьшить  всегда были предметом глубоких исследований. Эта проблема вышла на передний план  снова из-за повсеместного использования трансформаторов рядом с местами проживания, работы  и отдыха людей, а именно с офисными зданиями, жилыми домами и торговыми центрами. Нет общих  средств, позволяющих полностью убрать шум трансформатора, но существует набор правил, несложных для применения, которые позволяют в той или иной  мере в каждом конкретном случае значительно уменьшить шум.

     Самое главное –правильно рассчитать  заранее, а не пытаться решать проблему повышенного шума трансформатора (или  вибрации) после дорогостоящего монтажа, в условиях отсутствия времени и возможности на вывод трансформатора из эксплуатации для его доработки.

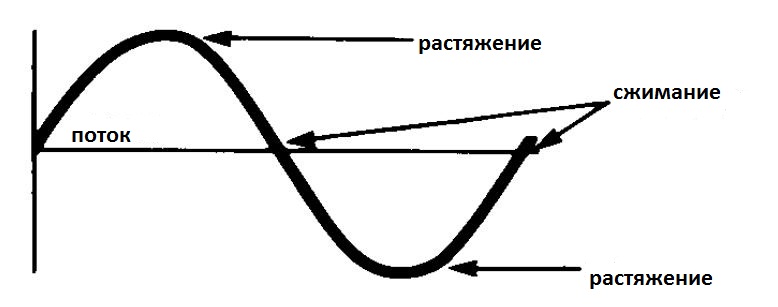

    Основной  причиной  шума трансформаторов является такое физическое явление как магнитострикция. Кратко это означит, что если на лист электротехнической стали впричина шума трансформатора,магнитострикция,оздействовать магнитным полем, этот лист будет изгибаться сам по себе. Когда влияние магнитного поля прекратиться, лист вернется в исходное состояние. Магнитная система трансформатора  возбуждается при протекании переменного тока, соответственно стальные листы подвергаются растяжению и сжатию дважды во время полного цикла воздействия магнитного поля.
     Растяжение и сжатие не одновременны, они последовательно меняются, воздействуя на лист. Сердечник трансформатора  набран из большого количества листов трансформаторной стали. Это делается для того чтобы уменьшить потери  и следовательно нагрев  трансформатора. Естественно деформации очень незначительны в реальном измерении и их невозможно увидеть невооруженным глазом. Однако они являются основной причиной вибраций и в результате шума. Если приложить напряжение к обмоткам трансформатора образуется магнитный поток  или линии магнитного поля в сердечнике. Степень магнитного потока определяет размер магнитострикции (те самые растяжения и сжатия) и, следовательно, уровень шума трансформатора.
    Очевидный вопрос, почему нельзя уменьшить шум в магнитопроводе, уменьшением  величины магнитного потока? Напряжение трансформатора определено требованиями технического задания и намагничиваемость  зависит от соотношения  напряжений на выводах трансформатора и количества витков обмоток трансформатора. Это соотношение  в основном определяет стоимость трансформатора. Это означает, что величина магнитного потока при заданном напряжении  неизменна, и это определяет уровень шума и вибраций, в конечном  счете. Также увеличение или уменьшение намагничиваемости  не увеличивает и не уменьшает  магнитострикцию, так как соотношение нелинейное. Таким образом, мы можем незначительно уменьшить уровень шума трансформатора, но  только при увеличении его стоимости.

(Продолжение..)
