Когда нужен 220↔220 В (1:1)

• Гальваническая развязка между сетью и потребителем (повышение электробезопасности).
• Снижение помех и наводок, устранение «земляных петель».
• Питание чувствительной электроники, лабораторных стендов, сервисных мест.
• Изоляция внешних линий/оборудования при работах и испытаниях.

Особенности исполнения

• Коэффициент трансформации 1:1 (номинально 220/230→220/230 В), частота 50/60 Гц.
• Опции: экранирующая межобмоточная лента, электростатический экран, термоконтроль, плавный пуск.

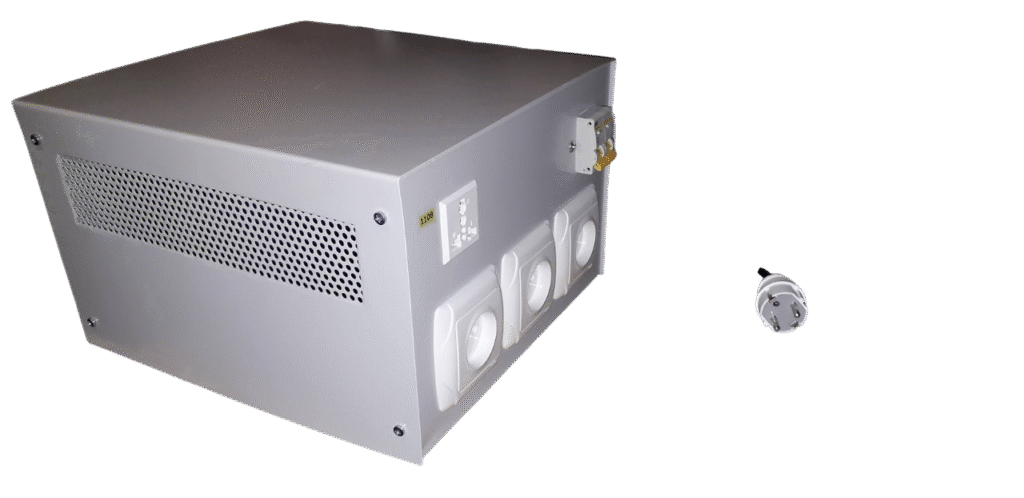

• Корпус: IP20…IP55, естественное/принудительное охлаждение, клеммы/розетки по ТЗ.
• Однофазные 0.5–10 кВА; по запросу — трёхфазные 380↔380 В (Y/Δ).

Типовые конфигурации — быстрый старт

Нужно другое исполнение (экраны, IP55, розетки/клеммы, плавный пуск)? Укажите в ТЗ — изготовим под ваши условия.

Схема подключения (упрощённо)

СЕТЬ 220 В ──[Автомат/Пред.]──┬── [Трансформатор 1:1] ──┬── 220 В (изолированная цепь)
                               │                         └── PE/GND по схеме (экран/корпус → заземление)
                               └── УЗО/дифавтомат (по требованиям безопасности)

Разделительный трансформатор 220↔220 В: что важно знать на практике

Разделительный трансформатор 1:1 применяется там, где критичны электробезопасность, помехоустойчивость и отсутствие «земляных петель». Он гальванически изолирует нагрузку от сети 50/60 Гц, снижает высокочастотные наводки, помогает устранять фоновый гул аудио-аппаратуры и паразитные токи утечки при подключении измерительного или сервисного оборудования. В отличие от простых сетевых стабилизаторов, трансформатор создаёт самостоятельный изолированный контур питания, в котором заново задаются точки нулевого потенциала и используемая система заземления.

Конструктив и опции. Для бытовых и лабораторных задач обычно достаточно исполнения IP20 с естественным охлаждением; для производственных условий — закрытые корпуса IP54/IP55, фильтрация притока воздуха, кабельные вводы и виброопоры. Для чувствительной электроники ставим электростатический экран между обмотками (подключается к PE), экранирующие ленты и низкошумные магнитопроводы. По запросу добавляем термоконтроль обмоток, ограничитель пускового тока (NTC/софт-старт), байпас, сервисный автомат и УЗО/дифзащиту.

Подбор мощности. Ориентируйтесь на наибольшее из трёх значений: заданные ВА нагрузки; произведение U×I по выходу; либо оценка по входу U×I с учётом КП ≈0.9. Для надёжного режима закладываем запас не менее ×1.25, а при пусковых токах (трансформаторы, электромагниты, двигатели) — до ×1.6…×2.0. Важно предусмотреть тип подключения (клеммы/розетки), сечение проводов, длину выводов и схему PE — экран и корпус обязательно заземляются.

Безопасность и схема заземления. По умолчанию вторичная цепь изолирована от сети; связь с PE выполняется только по проекту: либо «плавающая» вторичка, либо формирование собственной «нейтрали» и точка заземления на стороне нагрузки. Для переносных постов и сервисных стендов рекоменуем УЗО соответствующего номинала, а также селективную защиту по току и температуре.

Эксплуатация. Соблюдайте температурный режим (вентиляция, отступы 50–100 мм), периодически удаляйте пыль, контролируйте крепёж клемм и состояние кабельных вводов. При нестандартной сети (частота, форма напряжения, гармоники) — укажите параметры заранее: подберём магнитопровод и сечение обмоток, чтобы избежать перегрева и фона.
