Источник постоянного напряжения

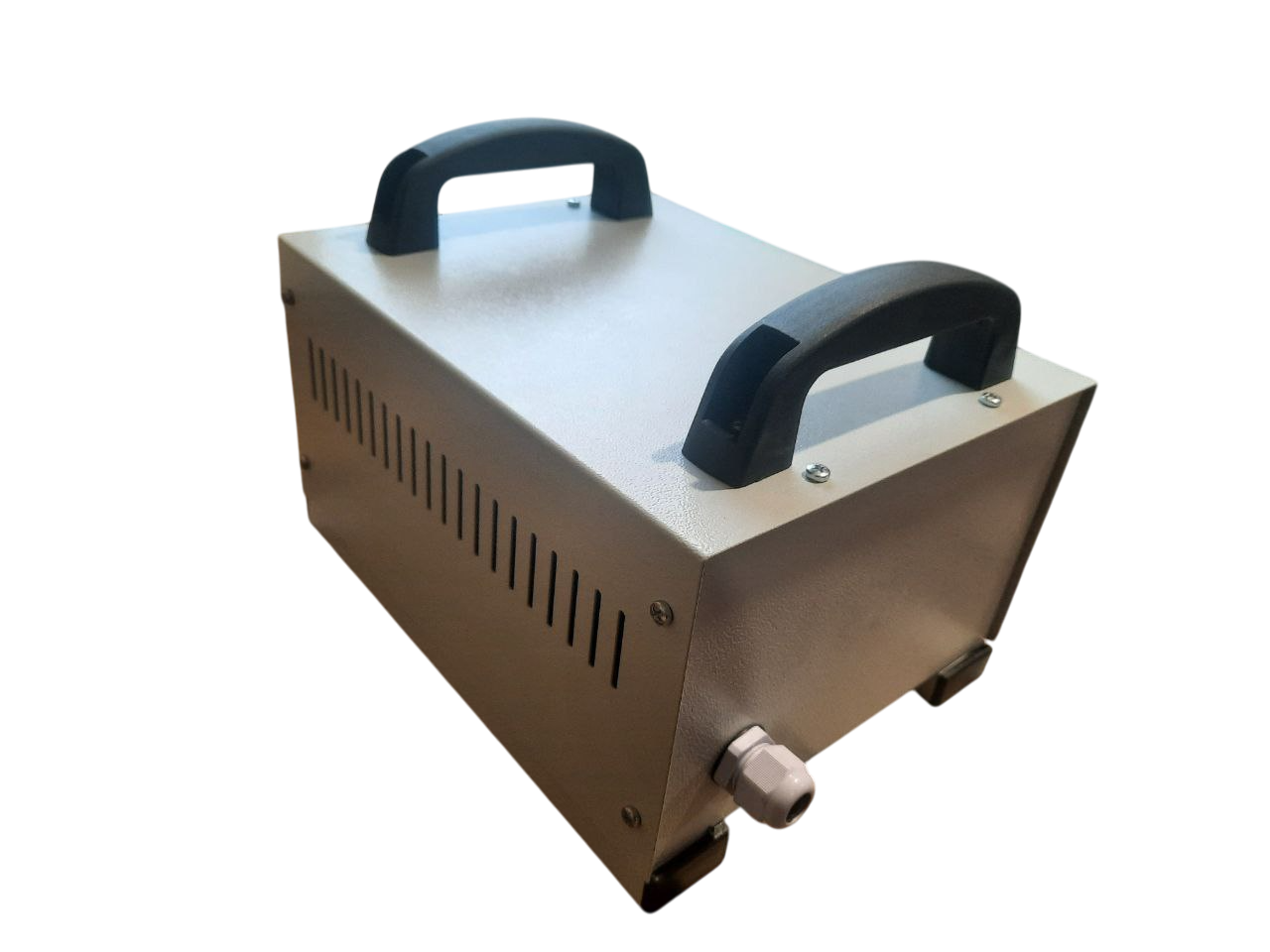

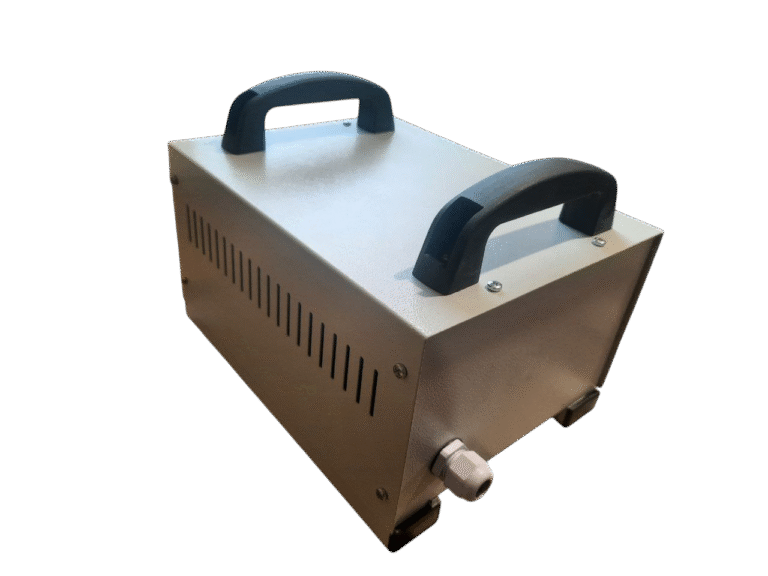

Портативный блок гальванической развязки сети 230 В для стендов, лабораторий и аудио. Мощность 1 кВА, коэффициент 1:1, допустимый непрерывный ток 4,35 А. Опции: электростатический экран (PE-вывод), предохранитель/автомат, выключатель и индикатор, розетки/IEC, EMI-фильтр, длины кабелей. Требуется заземление корпуса и автомат защиты по току; мягкий пуск — по типу нагрузки.
Готовый модуль изоляции сети 230 В с коэффициентом 1:1 для стендов, аудио и лабораторий. Обеспечивает электробезопасность и снижение помех; варианты мощности 0.5–3 кВА, опции — soft-start, предохранитель/автомат, электростатический экран, EMI-фильтр, индикатор и выключатель.
Блок питания постоянного тока трансформаторного типа (AC→DC)
Изготовим под ваше ТЗ: 12/24/48/60/110/220 В DC, нужные токи, корпус и защита. Производство в Украине, гарантия.
Подобрать и получить расчёт
Нужен AC→DC блок питания под нагрузку?
Свяжитесь — быстро уточним ТЗ и цену.
Работаем по Украине и за её пределами · Гарантия · Быстрый расчёт
Что это
Трансформаторный AC→DC блок питания понижает/согласует напряжение сети 50/60 Гц и выпрямляет его до стабильного постоянного уровня. Типовые выходы — 12/24/48/60/110/220 В DC, токи — от единиц до десятков ампер.
Где применяется
- Промышленная автоматика, электромагниты, клапаны, тормозные цепи DC.
- Буферное питание контроллеров, заряд/подзаряд АКБ (режим CC/CV).
- LED-линии, табло, лабораторные стенды, электроника.
- Щиты управления, СКУД, охранные системы, телемеханика.
Преимущества трансформаторного решения
- Гальваническая развязка от сети (при классическом трансформаторе).
- Высокая перегрузочная способность и помехоустойчивость.
- Надёжность, ремонтопригодность, простая диагностика.
- Исполнения IP20…IP55, естественное/принудительное охлаждение.
Типовые конфигурации — быстрый старт
5 В DC / 20 А
- Вход: 220 В AC (1-ф), ~2 А
- Схема: однофазный мост
- Фильтрация: повышенная (низкие пульсации)
- Корпус: IP20 / IP54
от 1000 грн
12 В DC / 10 А
- Вход: 220 В AC (1-ф), ~1 А
- Схема: однофазный мост
- Фильтрация: C + дроссель (по ТЗ)
- Корпус: IP20 / IP54
от 1800 грн
24 В DC / 20 А
- Вход: 380/220 В AC (3-ф/1-ф), до ~3 А
- Схема: трёхфазное 6-пульс
- Пульсации: сниженные
- Охлаждение: принудительное (по требованию)
от 2800грн
48 В DC / 10 А
- Вход: 220 В AC (1-ф), ~2.5 А
- Схема: однофазный мост
- Защита: предохранители/термозащита
- Контроль: вольт-/амперметр (опция)
от 3500грн
60 В DC / 8 А
- Вход: 380/220 В AC, до ~2.5 А
- Схема: 6-пульс (3-ф) / мост (1-ф)
- Защита: предохранители/термоконтроль
- Исполнение: IP20 / IP54
от 3300грн
110 В DC / 5 А
- Вход: 3-ф 380 В AC, ~2 А
- Схема: 6-пульс; развязка гальваническая
- Термоконтроль обмоток
- Корпус: IP20 / IP54
от 3500 грн
Нужно другое напряжение/ток/корпус? Укажите в ТЗ — изготовим под ваши условия.
Архитектура AC→DC: схемы и фильтрация
Схемы выпрямления
- Однофазный мост — универсально для 220 В; пульсации 100 Гц.
- Трёхфазное 6-пульс — ниже пульсации при той же мощности, равномерная нагрузка фаз.
- Развязка/автотрансформатор — безопасность vs. компактность и цена.
Сглаживание и допуски
Уровень пульсаций зависит от тока нагрузки, ёмкости фильтра, частоты выпрямления и наличия дросселя. Ориентир:
| Ток нагрузки | ΔU, желательно | Оценка ёмкости* |
|---|---|---|
| 5 А @ 12 В | ≤ 1.0 В | ≈ 47 000–68 000 мкФ |
| 10 А @ 24 В | ≤ 1.2 В | ≈ 82 000–120 000 мкФ |
| 10 А @ 48 В | ≤ 2.0 В | ≈ 56 000–82 000 мкФ |
* Для однофазного моста (100 Гц). Точно подберём по вашему ТЗ.
Упрощённая схема подключения
СЕТЬ 1ф/3ф ──[Автомат/Пред.]──┬── [Трансформатор] ──[Мост/Выпрямитель]──[Сглаживание C/L]── +DC / −DC
└── PE/GND (заземление корпуса и экрана)
Конфигуратор блока питания (AC→DC)
FAQ
Какие преимущества постоянного тока?
Постоянный ток отвоевывает себе былые позиции со времен противостояния двух концепций Н. Теслы и Т. Эдисона. Происходит это, в основном, благодаря бурному развитию технологий интернета вещей IoT. Постоянный ток очень удобен для управления электродвигателями, в отличие от переменного тока здесь не нужны сложное ШИМ управление. Особенно это касается систем умного дома, где требуется отработка исполняющими двигателями различных программ. С развитием электротранспорта, постоянный ток требуется все больше и больше для зарядки аккумуляторов электромобилей. Развитие технологий производства аккумуляторов больших емкостей, позволяет хранить электроэнергию. И здесь также использование постоянного тока незаменимо.
Какие блоки питания вы производите?
У нас вы можете заказать трансформатор однофазный или трехфазный (по входу) -с постоянным напряжением по выходу.
Исполнение — в корпусе, с конструктивным крепежом (ОСМ ) или на дин-рейку или для встроенного монтажа Исполнение трансформаторов — сухие, с естественным или принудительным воздушным охлаждением.
Предназначены для использования в устройствах , где требуется постоянное напряжение:
Для подключения двигателей постоянного тока 12-600В
Для запитывания систем охраны , сигнализации и др. слаботочного оборудования в щите (крепление на дин или непосредственно в щите);
Резервные источники питания;
Гальваника;
Пуско-зарядные устройства;
Устройства умного дома, исполнительные двигатели;
Другое, где требуется постоянное напряжение.
Мы выпускаем оборудование в диапазоне 30ВА-100кВА — однофазное исполнение, а также 30ВА-200кВА-трехфазное исполнение.
Чем отличается блок с гальванической развязкой от автотрансформаторного?
Классический трансформатор обеспечивает развязку и повышенную электробезопасность. Автотрансформатор компактнее и дешевле, но общая обмотка с сетью — учитывайте требования безопасности.
Какой диапазон мощностей БП вы производите?
Мы выпускаем оборудование в диапазоне 30ВА-100кВА — однофазное исполнение, а также 30ВА-200кВА-трехфазное исполнение.
Напряжение по входу (переменный ток) от 1В до 1000В, по выходу (постоянный ток ) от 1В до 1000В
Какая комплектация блока питания?

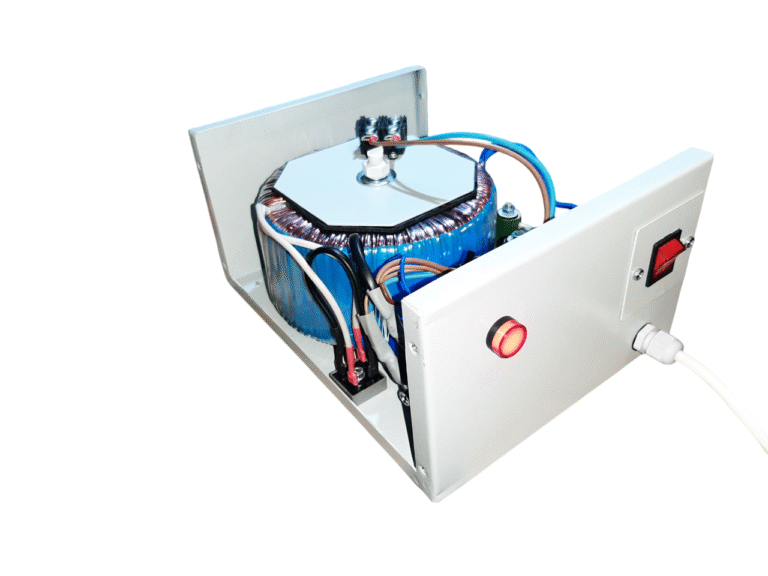

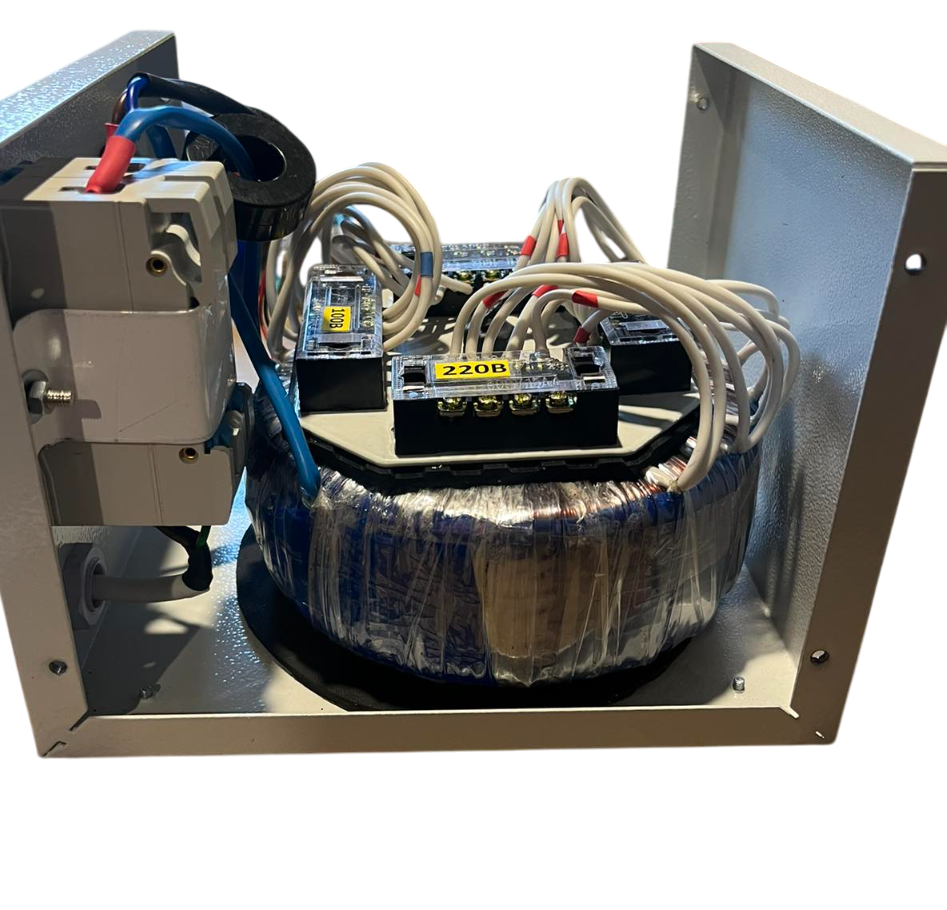

В состав оборудования входит — тороидальный трансформатор, соответствующего напряжения по входу и выходу, выпрямительный мост, фильтр, автомат защитного отключения (мощность >1000ВА или по требованию), расцепитель нагрузки(мощность >10кВА) или кнопка включения-выключения (маломощные аппараты до 1000ВА), сетевой шнур, вилка. По выходу: клеммная колодка, быстросъёмный силовой разъем или иное по требованию заказчика. (Образцы нашего оборудования)
Все оборудование проходит выходной контроль перед отправкой заказчику. Гарантия на оборудование-2 года.
Как выбрать ёмкость фильтра и уровень пульсаций?
Зависит от тока нагрузки, частоты выпрямления и дросселя. Для однофазного моста см. ориентиры в таблице выше; для чувствительной электроники применяем увеличенную ёмкость и LC-фильтр.
Можно ли использовать на улице?
Да, применяем корпуса IP54/IP55, учитываем температурный режим, вентиляцию и кабельные вводы.
Сроки и документы?
Типовые — 5–10 рабочих дней; нестандарт — по согласованию. Паспорт, схемы, протоколы — по запросу.
