Тороїдальний трансформатор: розширений гід з фактами, цифрами та джерелами

1) Що таке тороїдальний трансформатор і чому його геометрія «працює»

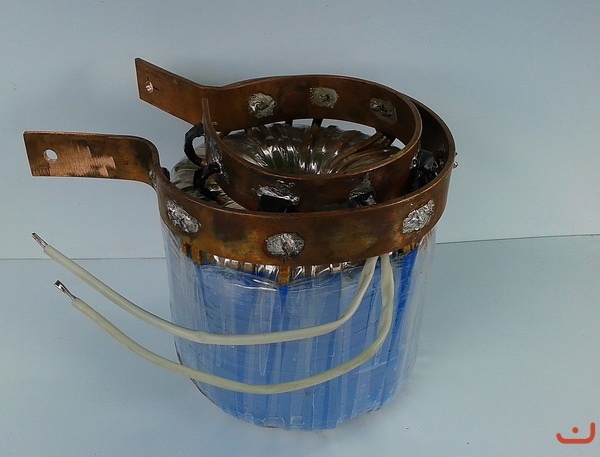

Тороїдальний трансформатор намотують на замкнутий кільцевий (стрічковий) сердечник: стрічка зерноорієнтованої електросталі або спеціальних сплавів щільно намотана, точки стику зварені, сердечник відпалено та ізольований лаковими/плівковими покриттями. Така технологія мінімізує повітряні зазори, знижує втрати та шум.

Ключовий показник - низьке розсіяне поле

Замкнений магнітний ланцюг дає на 85–95% нижче рівні зовнішнього магнітного поля порівняно з «ламельними» EI-сердечниками; часто наводять оцінку «приблизно 8:1 за перешкодами». Для електроніки та аудіо це означає менше наведень та рідше необхідність екранів.

2) Матеріали сердечника трансформатора і що вони дають

Крім класичної GOES (grain-oriented electrical steel), використовуються нікелеві сплави (му-метал), аморфні і нанокристалічні стрічки; всі вони випускаються у стрічковому, тороїдальному виконанні. Вибір матеріалу впливає на питомі втрати, допустиму індукцію, шум та ціну. Виробники (VDM, Magnetic Metals та ін.) підкреслюють: стрічковий тороїд максимально близький до «ідеального магнітного ланцюга», а правильне відпал та контроль структури – критичні для низьких втрат.

  • 50/60 Гц силові БП - частіше використовується електротехнічна кремниста сталь

    Коли вибирати: класичні мережеві трансформатори 50/60 Гц (лінійні БП, лампові підсилювачі, живлення автоматики), коли важлива ціна та доступність.

    Що дає:

    • Робоча індукція зазвичай 1.4–1.6 Тл → компактніший сердечник за тієї ж потужності.

    • Втрати сталі при 50 Гц (типові) ~0.8–1.5 Вт/кг за 1.5–1.7 Тл → нормально для "побутової" ефективності.

    • Магнітна проникність помірна → холостий струм/пусковий струм помітні, але передбачувані.

    Мінуси/нюанси:

    • Більше «магнітного гулу» (магнітострикція) порівняно з аморфними/нанокристалічними.

    • За тих же габаритів холостий хід і нагрівання вище, ніж у аморфних/нанокристалічних.

    Підсумок: "Робоча конячка". Якщо завдання недорого і надійно на 50/60 Гц, GOES зазвичай оптимальне.


    2) Потрібні мінімальні втрати / підвищені частоти → аморфні та нанокристалічні стрічки

    Коли вибирати: цілодобова робота (важливі ват-годинник), малий нагрівання, низький холостий хід; частоти від 50/60 Гц до кількох сотень герц і від (кГц — для дроселів/трансформаторів в інверторах).

    Аморфна стрічка (Fe-based, Metglas-клас):

    • Втрати на 50 Гц за тієї ж індукції нижче в 2-3 рази vs GOES. Типово ~0.2–0.5 Вт/кг при ~1.3–1.4 Тл.

    • допустимий у практиці ~1.3–1.4 Тл (Рідше 1.5 Тл), щоб тримати низькі втрати.

    • Магнітний гул нижче, т.к. магнітострикція мала.

    Нанокристалічна стрічка (Finemet-клас):

    • Ще нижче втрати при 50/60 Гц і особливо виграє на сотнях Гц-кГц.

    • Дуже висока μr\mu_rменше холостий струм і нижче паразитні поля.

    • Робочий Bmax зазвичай ~1.2–1.3 Тл.

    Мінуси/нюанси (для обох):

    • Дорожче стали, стрічка тендітніша; логістично не всюди доступно.

    • Для тієї ж VA-потужності сердечник небагато більше (через менше BmaxB_\text{max}), зате значно менш «спекотний».

    • У реальній економіці виправдовуються в цілодобовій експлуатації: економія на неодруженому ході легко окупає різницю у ціні.

    Пальцями по окупності:
    Якщо у GOES no-load ~8 Вт, аморфний ~3 Вт, різниця 5 Вт → на рік ≈44 кВт·год. Навіть по 0.15 $/кВт·год це ~6–7 $/рік одному трансформаторі. Для 24/7 пристроїв окупність часто 1-3 роки.


    3) Потрібна максимальна проникність (датчики струму, аудіо-вхідні трансформатори) → нікелеві сплави / му-метал

    Коли вибирати: прецизійні струмові датчики, магнітні екрани, вхідні/сигнальні аудіотрансформатори з мікровольтними рівнями, вимірювальна техніка.

    Що дає:

    • Дуже висока μr\mu_r (десятки тисяч і більше) → відмінна чутливість, мінімальні спотворення на малих сигналах.

    • Дуже низькі поля розсіювання, стабільність характеристик після правильного відпалу.

    Цифри/обмеження:

    • Низька індукція насичення Bsat ~0.6–0.8 Тлне для «сили»: швидко насичення при мережевих рівнях.

    • Дорогий матеріал + складний технологічний відпал (іноді водневий).

    • Втрати малі при малих BB, але використовувати як мережевий силовий сердечник не можна - Перевантаження та нагрівання.

    Підсумок: це «інструмент» для слабких сигналів та датчиків, а не силовий трансформатор. Для довідки по нікелевих сплавах (магнітні властивості) див.


    Коротка «шпаргалка вибору»

    • 50/60 Гц, звичайний блок живлення, ціна/доступність: GOES.

    • 24/7, важлива економія ват-годин/низький нагрів/тиша: аморфна або нанокристалічна.

    • Підвищена частота (сотні Гц-кГц), дроселі/інвертори: нанокристалічна (Часто краще аморфної).

    • Датчики струму, сигнальні/аудіо-входи, екранування: нікель/му-метал (Але не силові VA).

    Робочі рекомендації з розрахунку (оціночно)

    • Брати Bmax(50/60 Гц):
      GOES: 1.4–1.6 Тл • аморфна: 1.3–1.4 Тл • нанокристалічна: 1.2–1.3 Тл • Ni/му-метал: 0.3-0.5 Тл (сигнали).
      Нижче BB → менше втрат та гул.

    • Якщо потрібний «тихий» трансформатор: трійка - аморфний/нанокристалічний сердечник, якісний відпал, зменшений Bmax (+ шайби, що демпфують).

    • Щоб знизити пусковий струм у тора (будь-який матеріал): NTC/софт-старт, менший BB та/або магнітний зазор (якщо допустимо за параметрами).


3) Ефективність, втрати, нагрівання у торі

Тороїди традиційно виграють за ККД: виробничі та оглядові матеріали вказують типово 90-95%, а ряд промислових лінійок зустрічаються навіть вище (аж до 95–99% в рекламних паспортних даних конкретних серій). Найважливіше інше: втрати холостого ходу і струм, що намагнічує, нижче завдяки замкнутому стрічковому сердечнику. Для орієнтиру: Talema наводить типові втрати сталі ~1,1 Вт/кг за 1,7 Тл, 50 Гц.

Що це дає у виробі:
- менше тепла за тієї ж вихідної потужності, простіше тепловий розрахунок;
- трансформатор «тише» (менше магнітострикції/вібрацій);
- При рівній коробці часто вдається взяти більший VA-клас.


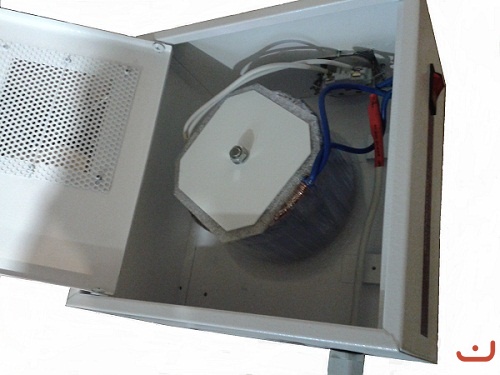

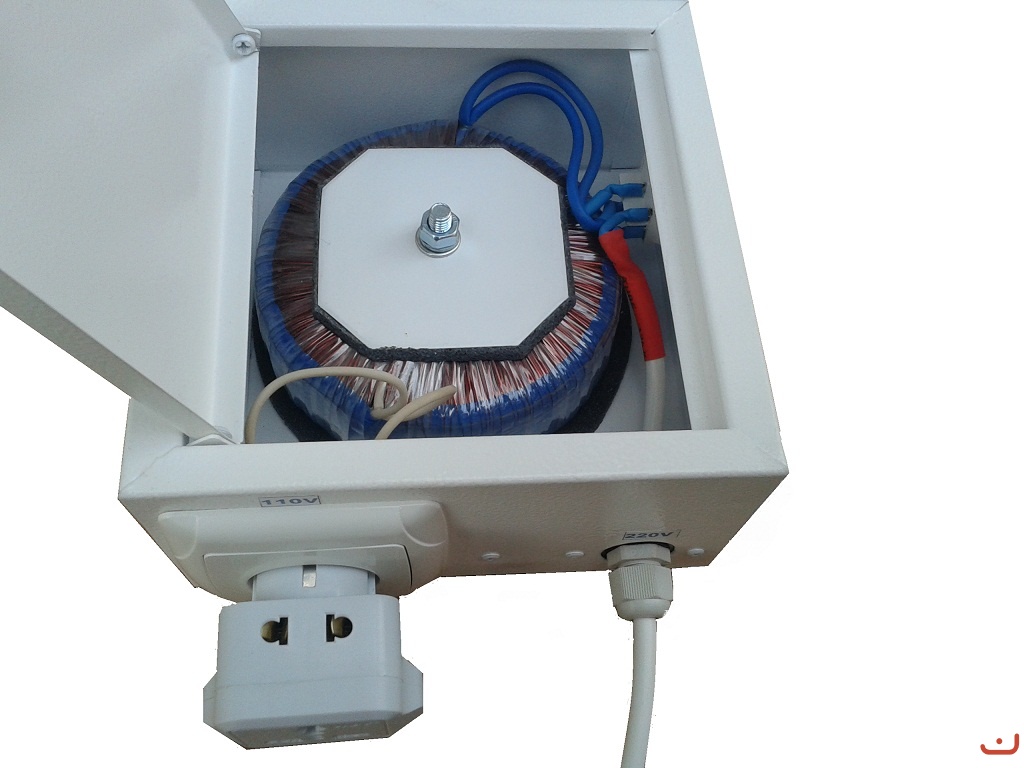

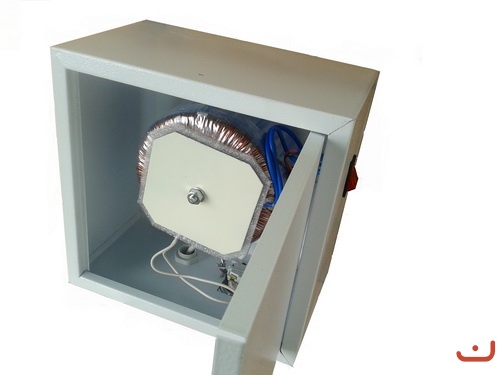

4) Компонування та монтаж трансформатора-тора

Класика один центральний болт з комплектом шайб, що демпфують. Використовують інші методи: pressure-less plates, заливка центру з латунними втулками, повна інкапсуляція у пластикові/металеві чашки, DIN-кліпси або монтаж на плату (Для малопотужних). Важливе правило — не створювати короткозамкнутий виток суцільними металевими хомутами/екранами навколо тора.

Габарити гнучкі: при заданому перерізі можна варіювати висоту/діаметр, підганяючи тор під корпус та висоту стійок, що цінують у щільно упакованих пристроях.


5) Акустичний шум - чому тороїд тихіше

Структура стрічкового сердечника (щільна намотування, зварювання стиків, відпал, рівномірна намотування) зменшує вібрації і «брязкіт» ламелей - це знижує чутний гул. Навіть якщо короткочасний «пік» чутний при включенні, він швидко спадає.



6) Пускові струми (Inrush): «Ахіллесова п'ята»

У тороїдів низький опір первинки і відсутня зазор → при несприятливій фазі включення сердечник легко йде в насичення, і піковий струм обмежує майже опір мережі/обмотки. Це дає кратності в десятки разів. Є конкретні виміри: на промисловому тороїді фіксували пік порядку ≈56× номінального струму (≈240 А). Рішення - NTC-термістор, "soft-start" (резистор + реле/симістор), готові модулі.

Інженерні поради:

  • Для потужностей ~≥100–200 ВА закладайте обмеження запуску за замовчуванням.

  • Не "потовщуйте" запобіжник замість софт-старту - це знижує захист.

  • Якщо пристрій працює через автомати, перевірте тип/криву спрацьовування.


7) DC-складова мережі та гул

Навіть невелика постійна складова у побутовій мережі здатна підмагнічувати сердечник тора, підвищуючи шум. Практичний спосіб боротьби - DC-блокер у вході (конденсатори + діоди/міст), який "відрізає" низьковольтне DC на лінії. (Докладний розбір та типова схема - стежте за нашими випусками)


8) ЕМС: міжобмотувальна ємність, екрани, альтернативи

У тороїдального трансформатора мала розсіяна індуктивність і відмінне регулювання - плюс для навантаження, але міжобмотувальне ємність часто вище, ніж у EI з роздільною котушкою (роздільні каркаси первинки/вторинки), через що шуми загального режиму легше проходять без екрана. У чутливих системах додають статичний екран між обмотками (мідна/Al-стрічка із заземленням) — він знижує ВЧ-«просочування» та струми витоку. Якщо пріоритет – мінімальні СОМ-перешкоди та ізоляція, роздільна котушка EI іноді краще, хоч і більше.


9) Нормативи та безпека

Побутові/промислові трансформатори

Основні норми: IEC/EN 61558 та сімейство UL 5085 (Part 1 – загальні, Part 2 – general purpose, Part 3 – Class 2/3). Вони визначають вимоги до ізоляції, перегріву, струмів витоку, маркування тощо. Якщо ви проектуєте для Північної Америки, перевіряйте прив'язку до NEC (NFPA 70) та актуальний статус редакцій UL.

Медичні вироби

Вимоги IEC/UL 60601-1 до струмам витоку жорсткіше; вимірювання ведуть у NC (Normal Conditions) та SFC (Single Fault). У зведеннях TDK-Lambda наведено типові межі для заземлення /корпусних/струмів витоку (класи B/BF/CF). Якщо ваш трансформатор/БП буде у медичному виробі - потрібні підтверджені значення витоків та протоколи випробувань на відповідність 60601-1.




Медицинские изолирующие трансформаторы в белых корпусах: цифровые индикаторы и сетевые шнуры, готовые к подключению

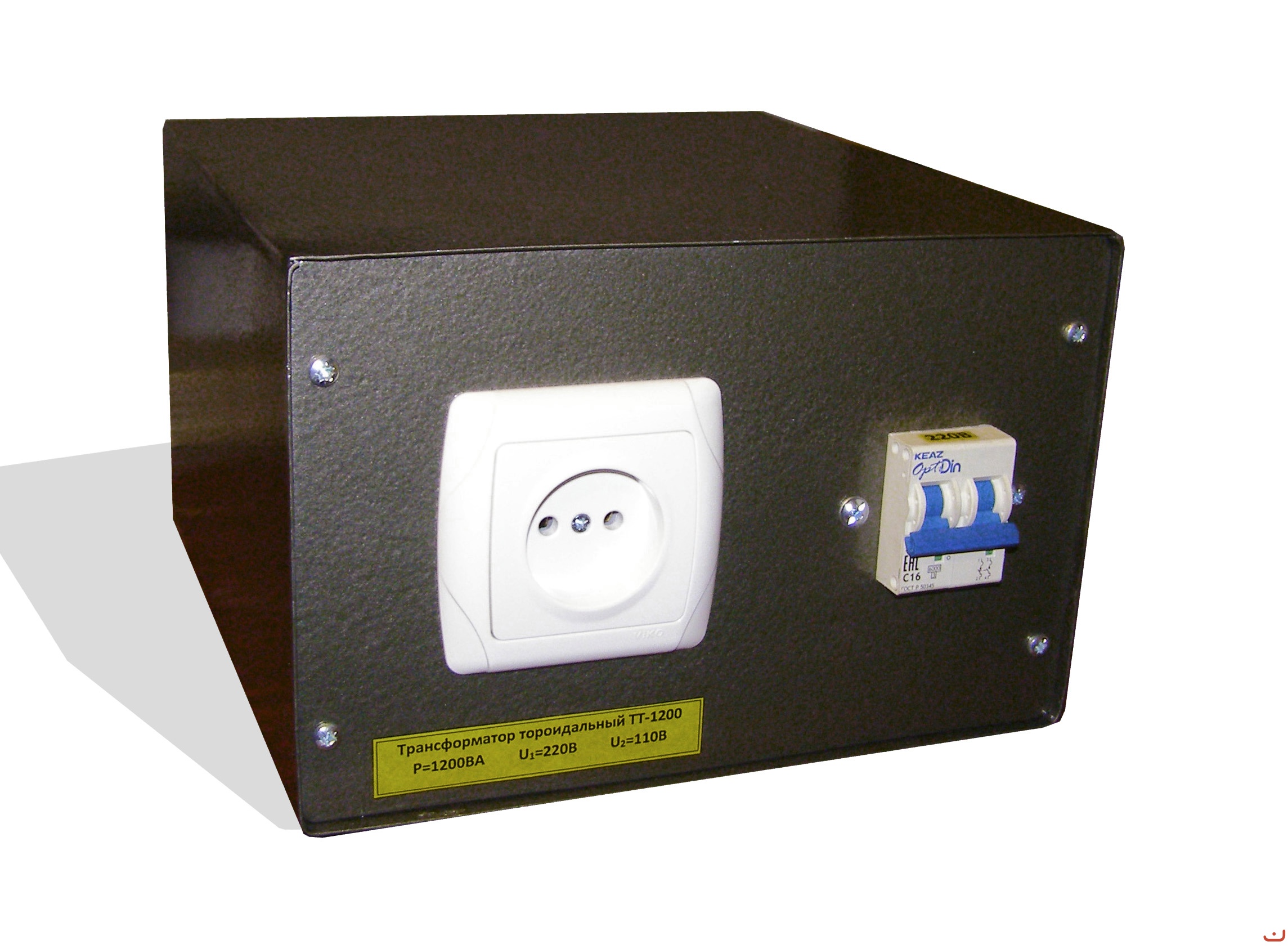

Медичні ізолюючі трансформатори: компактні блоки живлення з гальванічною розв'язкою та цифровою індикацією для медичного обладнання.

10) Порівняння: тороїдального трансформатора vs EI / роздільні котушки / R-core

Тороїд

  • Компактність та маса, високий ККД;

  • Мінімальне розсіяне поле (≈8:1 до EI);

  • Хороше регулювання під навантаженням;
    − Високий inrush → обов'язковий софт-старт/NTC;
    − Часто більша міжобмотувальна ємність → подумайте про статичний екран, якщо ЕМС критична.

Роздільна котушка

  • Набагато менша міжобмотувальна ємність, Іноді без екрана;
    − Габарит/маса більше, регулювання гірше;
    − Розсіяне поле вище.

R-core
Компроміс: низьке поле, технологічніше намотування рахунок каркаса, іноді нижче ємність, ніж в «чистого» тора; вибір залежить від доступності типорозмірів та бюджету (цей варіант рідше доступний у широкій номенклатурі, ніж тороїди EI/Triad/Talema/Antek тощо). (Залежить від постачальника та серії; підтверджуйте дату шита.)

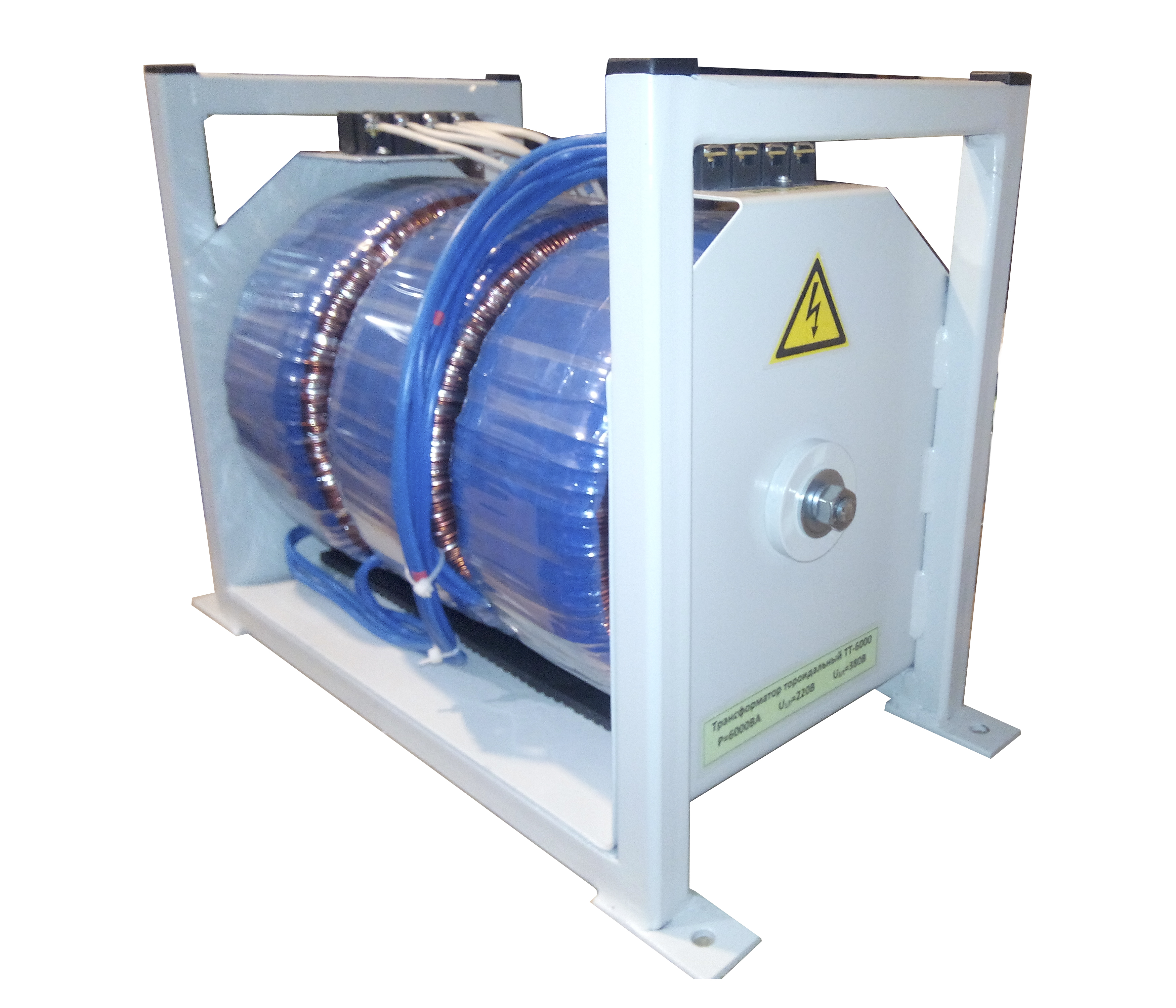

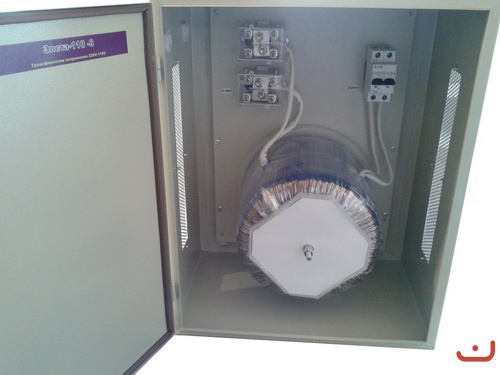

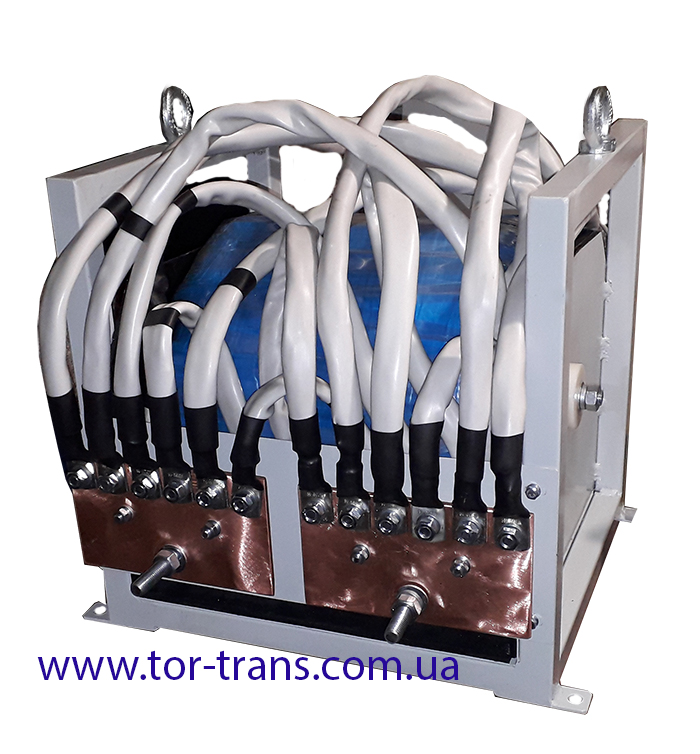

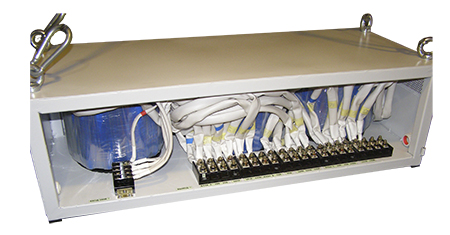

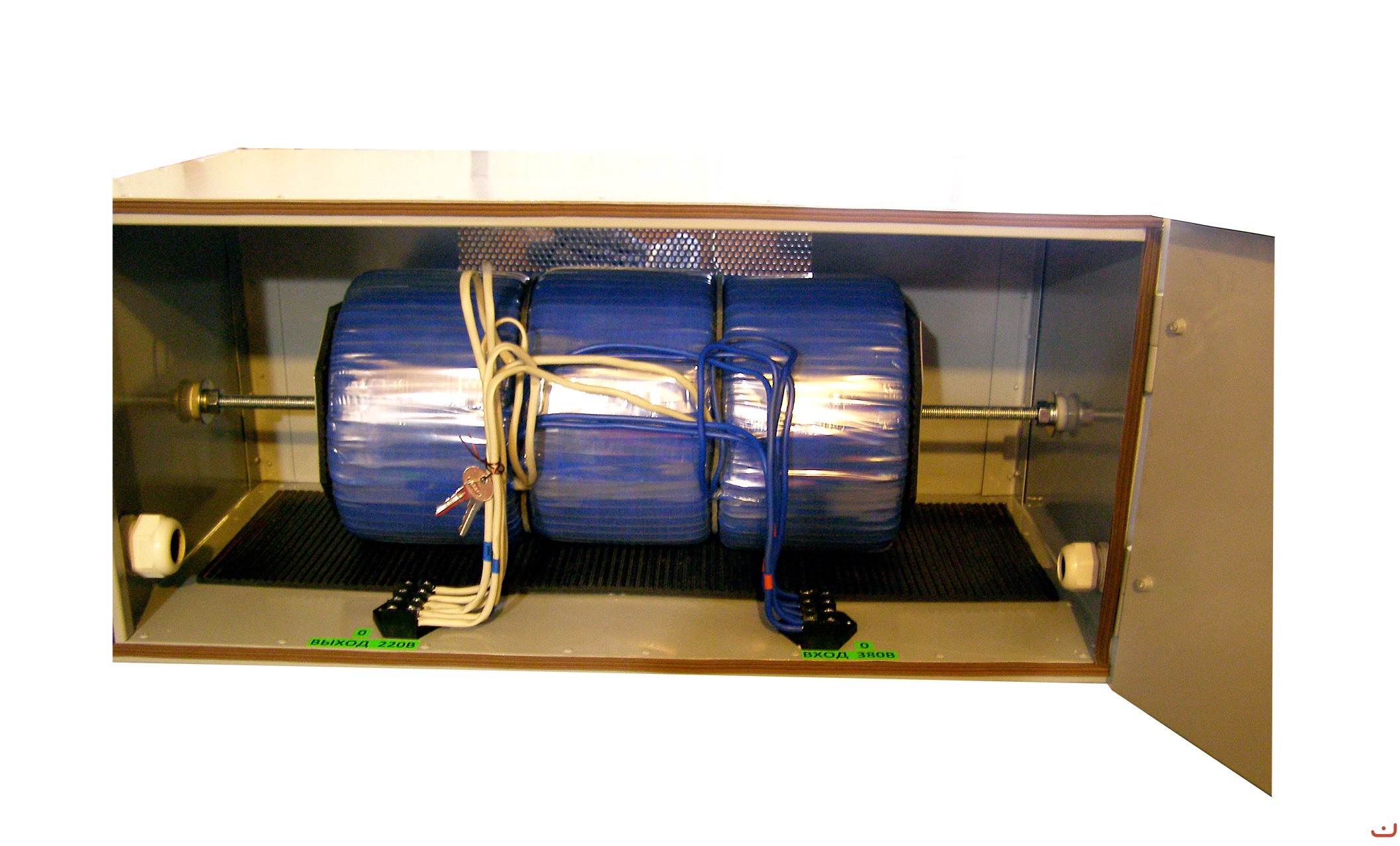

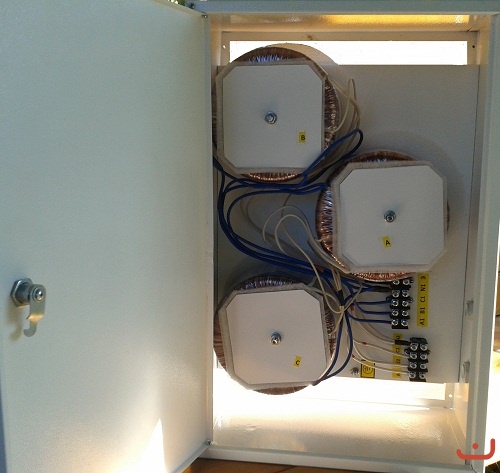

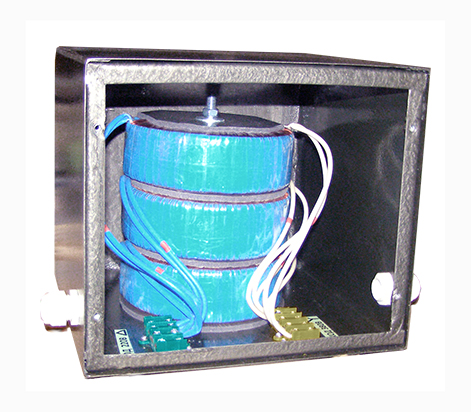

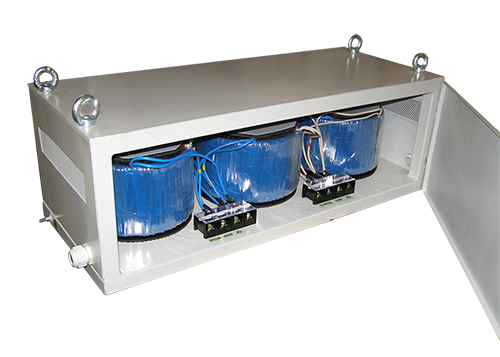

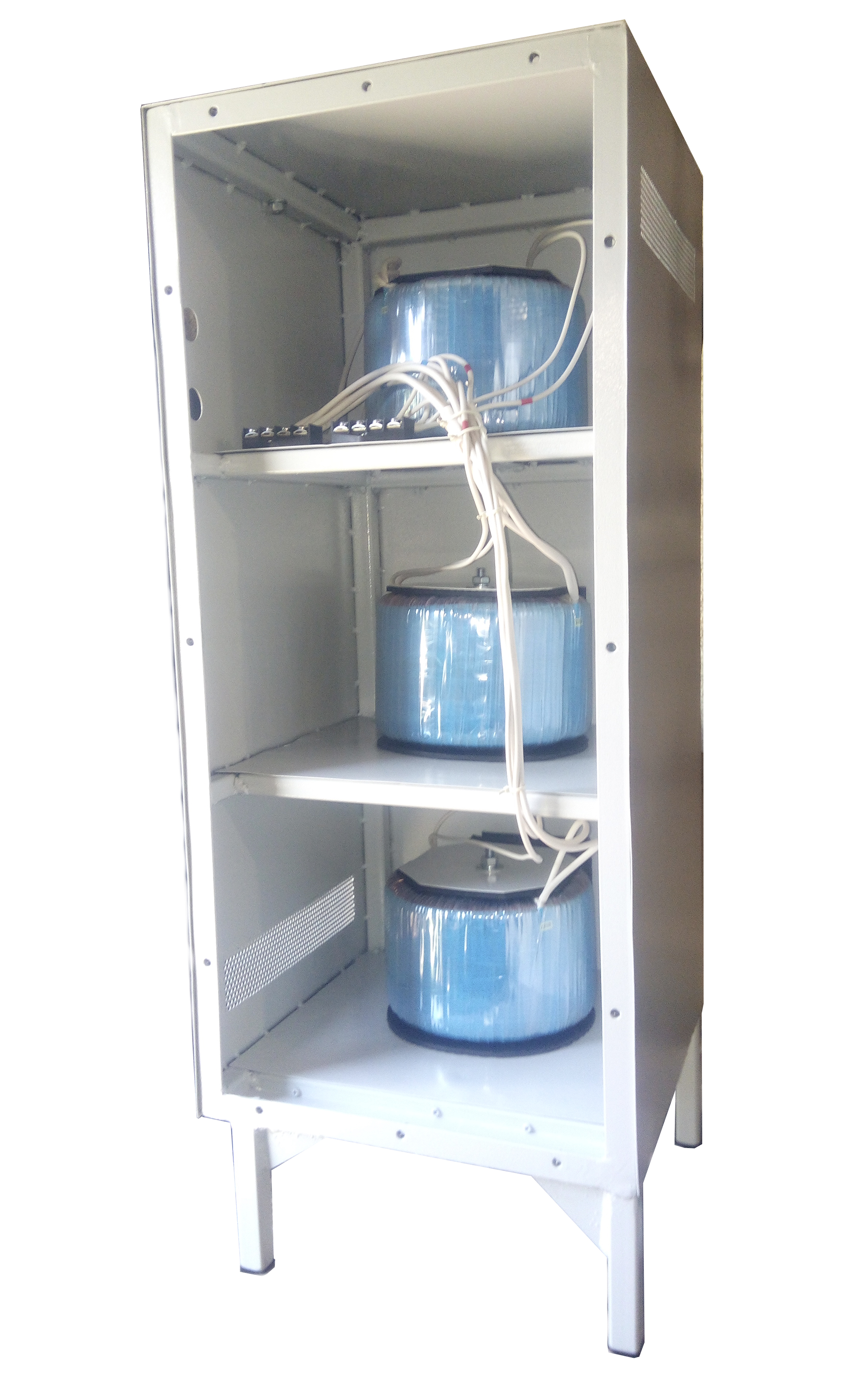

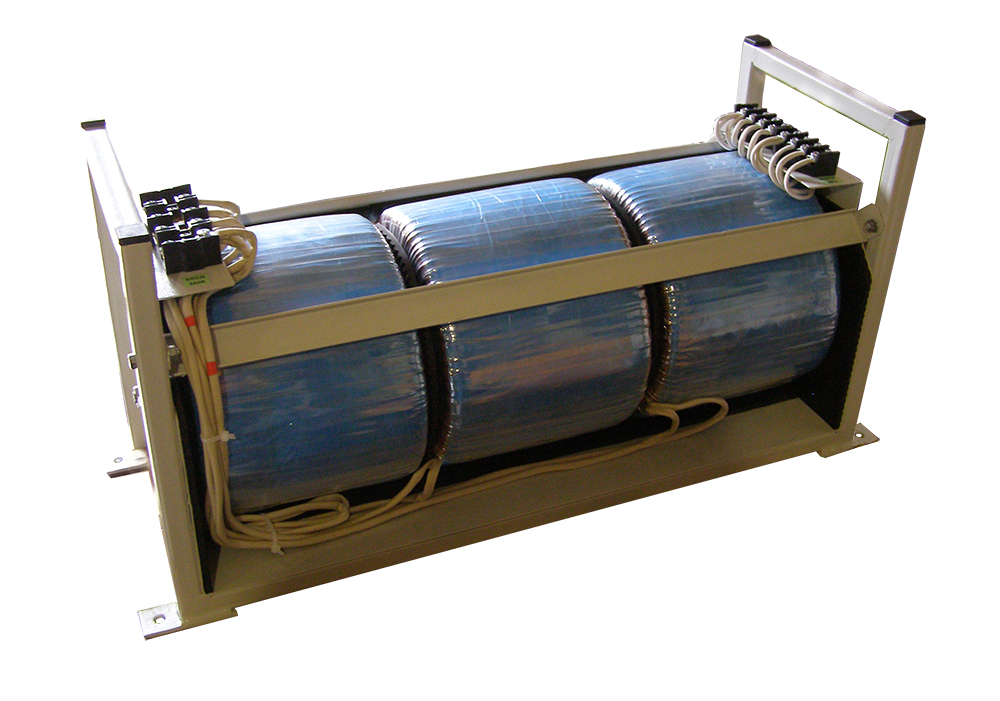

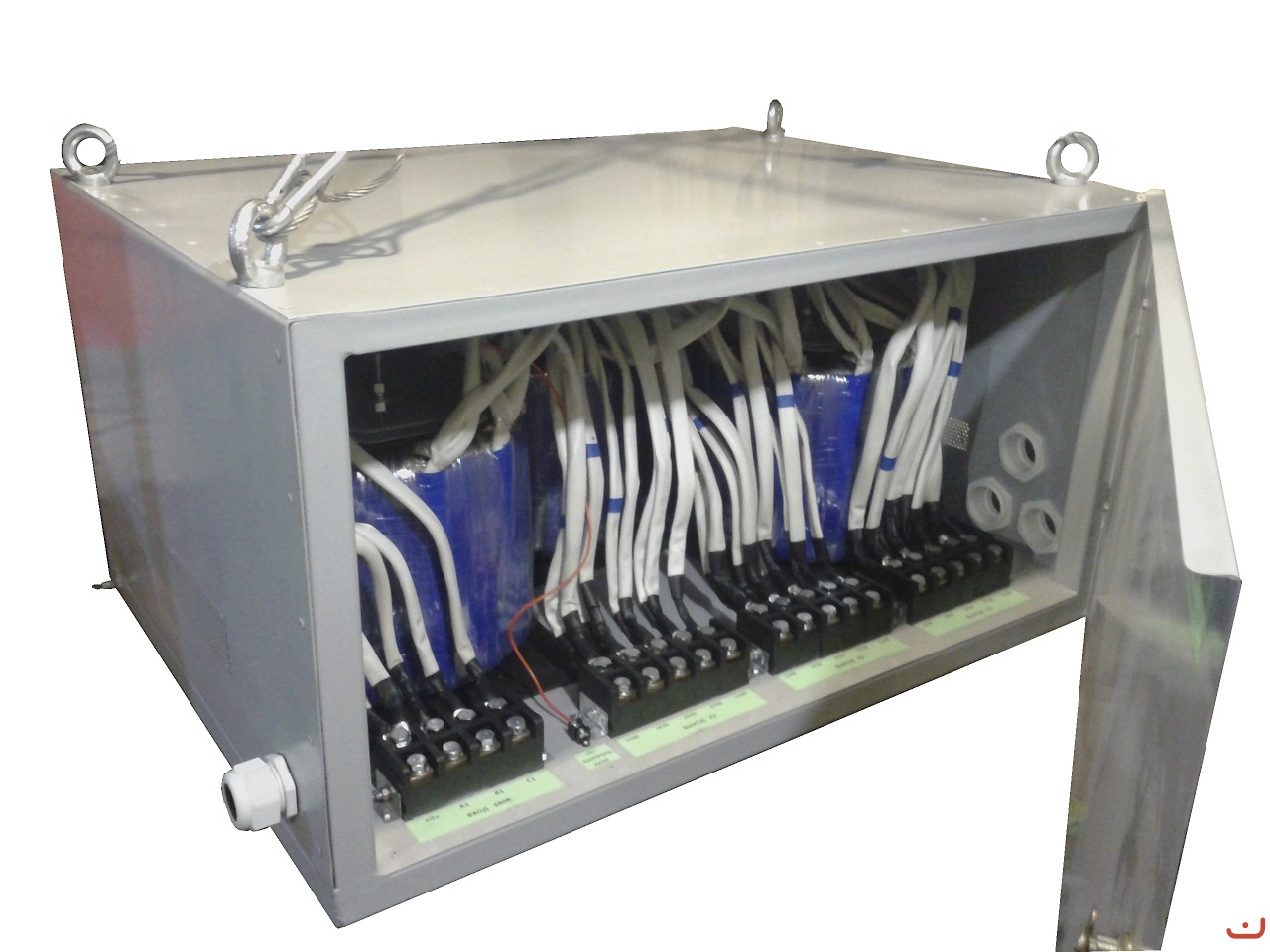

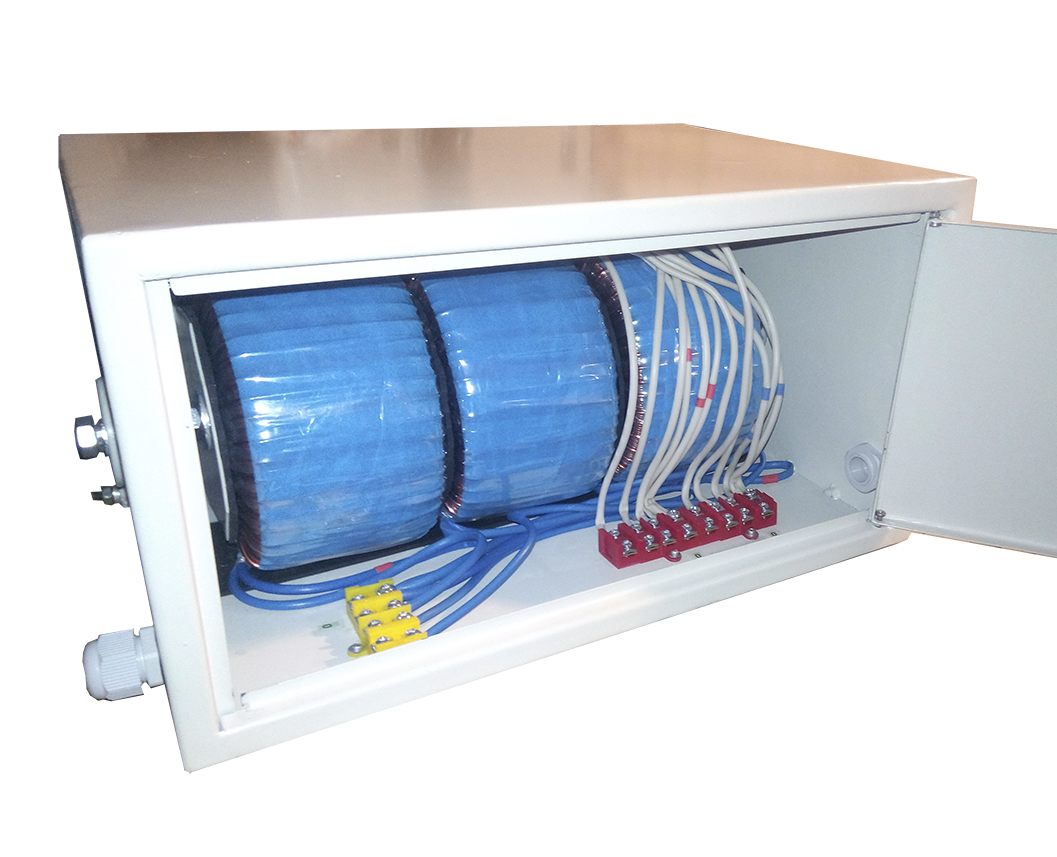

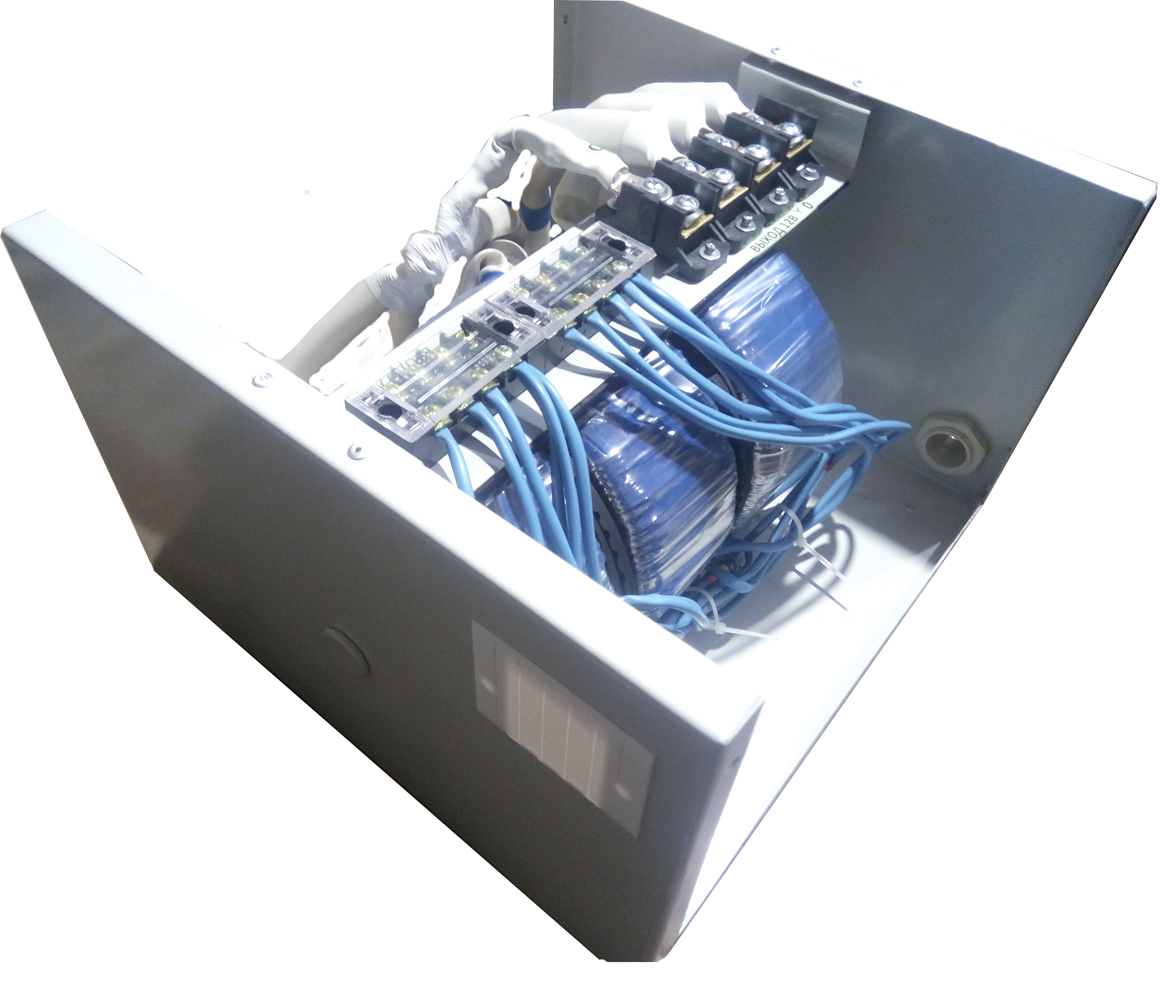

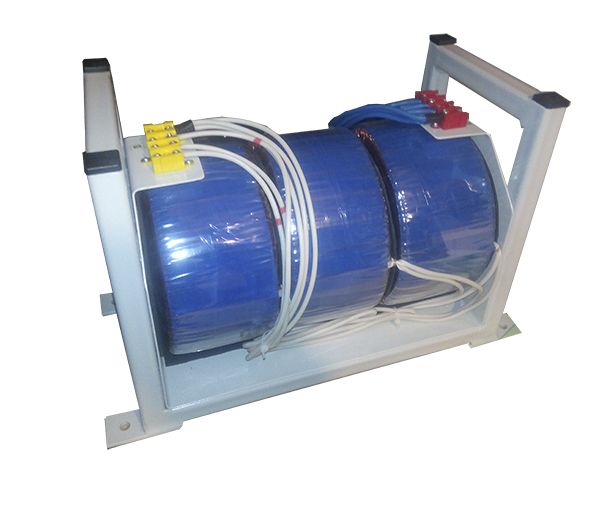

Трансформатор для генератора: три тороидальных модуля в корпусе, клеммные колодки и аккуратная разводка кабелей
Силовий трансформатор для генераторної установки: три тороїдальні осердя на вібропрокладках, зверху — клемні колодки та кабельне розведення. Застосовується для узгодження напруги, гальванічної розв'язки та зниження перешкод у системі живлення генератора.

11) Де тороїд особливо доречний

  • Аудіо та вимірювальна техніка: низьке зовнішнє поле знижує «фон», особливо у підсилювачах/ЦАП/фонокоректорах. Багато моделей мають статичний екран між обмотками.

  • Медична апаратура: важливі витоки та ізоляція — беріть серії з паспортами відповідності IEC/UL 60601-1. emea.lambda.tdk.com

  • Інвертори/джерела живлення на 50/60 Гц: компактність + ККД; але враховуйте пускові струми (модуль soft-start).


12) Як читати дата-шит тороїда (короткий чек-лист)

  1. VA та запаси. Підсумовуйте потужність навантажень, закладайте запас 20–30% (Більше, якщо є пікові старти навантаження). Для випрямлячів користуйтеся галузевими шпаргалками (Hammond Design Guide for Rectifier Use) - там прямо дані зв'язку AC-RMS DC.

  2. Первинка. 230 В або 2×115 В (серія/паралель) – це зручно для світового ринку.

  3. Вторинки. Подвійні/симетричні 2×V (для мостів/подвійних випрямлячів), струм кожної обмотки, допуск по напрузі без навантаження.

  4. Ізоляція та температура. Клас B (130 °C) мінімум; для «спекотних» умов F (155 °C).

  5. Втрати ХХ. Чим нижче – тим менше нагрівається у простій. У Talema вказані низькі втрати сталі і малий струм, що намагнічує.

  6. Екрани. Наявність статичного екрана, виведення екрану на PE.

  7. Норми. UL 5085-1/-2/-3, IEC/EN 61558 - перевіряйте посилання в паспорті на конкретні частини, а для медичних - на 60601-1. standardscatalog.ul.com+1

  8. Пуск. Чи є рекомендації щодо NTC/soft-start (або готовий модуль).


13) Міні-пам'ятка з розрахунку лінійного БП з тором

Завдання: отримати 2×24 DC при струмі до 3 А для аудіо-підсилювача.

  1. Вибір вторинки. Для моста + С-фільтра після 50 Гц тора орієнтуйтеся: V_DC ≈ 1,41·V_AC(RMS) − 2×V_diode − Δ (пульсації під струмом). Для надійного DC 24 В під струмом зазвичай вибирають вторинку 2×18 В AC. Під навантаженням і з урахуванням просідання це дає потрібні 2×~24 В DC. Таблиці/формули - у Hammond.

  2. VA-запас. Для 2×24·3 А отримуємо близько 144 Вт DC. Для моста з С-фільтром RMS-струм вторинки вище середнього DC-струму, тому VA трансформатора беруть із запасом: ~250–300 ВА (По таблицях-орієнтирів або симуляції).

  3. Пуск. Ставимо NTC (наприклад, 5–10 Ω холодного опору для 230 В) або резистор 20-50 Ω з релейним байпасом через ~0,5-2 с. Готові плати soft-start доступний варіант.

  4. ЕМС. При чутливому навантаженні - трансформатор зі статичним екраном та мережевий фільтр; розведення «земляної зірки», прокладання силових проводів уздовж корпусу, поворот тора на 15–30° для мінімізації наведень на вхідні ланцюги.


14) Реальні «підводні камені» і як їх обійти

  • Пускові відключення автоматів/запобіжників. Часта скарга без софт-старту: моментальне спрацювання. Рішення - NTC/релейний софт-старт; вказувати в КД тип автомата (іноді потрібна інша характеристика).

  • «Гул вечорами» через DC-зміщення мережі. Допомагає DC-блокер; по ESP-гайду зрозумілі схемні рішення та обмеження.

  • ЕМС-сюрпризи в особливо «чуйних» приладах. Якщо навіть зі статичним екраном перешкоди високі - порівняйте з split-bobbin EI (Менше міжобмотувальна ємність).


15) «Міфи та факти»

Міф: «Тороїд завжди кращий за EI».
Факт: якщо КРИТИЧНО мінімізувати міжобмотувальну ємність/СОМ-перешкоди, роздільні котушки EI може бути кращим, нехай і більшим і з гіршим регулюванням.

Міф: "Можна просто поставити запобіжник побільше, і пуск пройде".
Факт: так ви втратите захист, а пікові струми на торі досягають десятків номіналу (Реально вимірювали ≈56×). Потрібен софт-старт, а чи не «дубовий» запобіжник.

Міф: "Гул тора - це шлюб".
Факт: нерідко винні умови мережі (зміщення DC). Допомагають DC-блокери/Правильне кріплення з демпфуванням.


16) Швидкий «аркуш вибору» під проект

  • Потужність: VA ≥ необхідна DC-потужність з урахуванням топології випрямляча (із запасом 20–30%).

  • Первинка: 230 або 2×115 (універсальність).

  • ЕМС: статичний екран (якщо чутливі ланцюги поруч), продумати прокладання проводів.

  • Пуск: NTC/soft-start - обов'язково від ~100-200 ВА і вище.

  • Норми: IEC/EN 61558, UL 5085; для медицини IEC/UL 60601-1 (ліміти витоків). UL Solutionsstandardscatalog.ul.comemea.lambda.tdk.com

  • Тепло: клас ізоляції B/F, оцінка перегріву, можлива інкапсуляція/кожух


17) Коротко про «чому тор» люблять розробники

  • Розмір/маса менше за тієї ж потужності.

  • Поле - Суттєво нижче (~8:1 до EI).

  • ККД - Зазвичай вище (типово 90–95% для лінійних силових).

  • Монтаж один болт, маса варіантів виконання (включаючи екрановані/інкапсульовані).
    Але: пускові струми необхідно проектно гасити; ЕМС - Враховувати ємність / екрани.

До списку статей

Розрахунок та намотування тороїдального трансформатора для ступінчастого зарядного пристрою з галетним перемикачем

У цій статті розбираємо з нуля побудову простого, надійного зарядного пристрою на 12 В із ступінчастим регулюванням струму за допомогою галетного перемикача. Почнемо з логіки схеми, розберемо розрахунок трансформатора (у тому числі «витків на вольт»), вибір дроту та намотування секціями, покажемо приклад розрахунку під 1–6 А та закінчимо перевірками, безпекою та типовими помилками.



Рабочее место: тороидальный трансформатор, катушка провода, галетный переключатель, выпрямитель, мультиметр и блокнот с расчётом «витки на вольт

Що ми будуємо і навіщо щаблі

Мета - трансформаторне ЗУ на 12 В для автоАКБ з ступінчастим регулюванням струму. Щаблі реалізуємо перемиканням відводів вторинної обмотки галетником. Такий підхід:

  • простий та ремонтопридатний;
  • добре переносить перевантаження, якщо трансформатор та міст розраховані із запасом;
  • не вимагає складної електроніки - все на "залізі".

Архітектура пристрою

  1. Знижувальний трансформатор 50 Гц з кількома секціями вторинки.
  2. Галетний перемикач - З'єднує секції послідовно, додаючи «ступені» напруги.
  3. Випрямляч - Діодний міст потрібного струму (із запасом).
  4. Індикація/вимірювання (за бажанням): амперметр, вольтметр.
  5. Захист та механікаКабіна: запобіжники, радіатор мосту, вентиляція корпусу.

Схема ЗУ 12 В: тороидальный трансформатор с отводами (6 В, 4 В×3) → галетный переключатель → диодный мост, амперметр и аккумулятор.

Сердечник та площа перерізу

Для тороїдального сердечника зручно швидко оцінити площу поперечного перерізу (см²):

S ст = h × (D нар − D вн ) / 2, де h - Висота пакета (см), Dнар/Dвн - Зовнішній/внутрішній діаметри (см).

Чим більше Sсттим більше допустима потужність при тих же втратах і температурі.

Схема для расчёта площади сечения тороидального сердечника: Dнар — наружный диаметр, Dвн — внутренний, h — высота пакета; S = h(Dнар − Dвн)/2.

«Витків на вольт» та первинна обмотка

Базове рівняння трансформатора: E = 4.44 × f × B × A × N. На практиці для 50 Гц та звичайного «побутового» заліза зручно правило:

n ≈ 45…50 / S ст [см²]   — скільки витків дає 1 на цій сталі і частоті.

Тоді первинка на 230 В: N 1 ≈ 230 × n .

Зауваження. Якщо струм холостого ходу вийшов помітно великим або тор гріється «вхолосту», первинку варто збільшити на 5–10 % — ви знижуєте індукцію та втрати.

Щільність струму та вибір дроту

Для сухих силових трансформаторів 50 Гц беруть 2…3 А/мм² з міді для тривалої роботи. Швидкий розрахунок:

  • S пров (мм²) = I/j, де I - Робочий струм, j - Вибрана щільність (напр., 3 А/мм²).
  • За площею підбираємо найближчий доступний діаметр емальованого дроту.

Покроковий приклад розрахунку (12, 1–6 А)

  1. Дано. Потрібно ЗУ для АКБ 12 В, щаблі струму приблизно 1/2/3/4/6 А.
  2. Сердечник. Нехай тор: Dнар= 12 см, Dвн= 6 см, h = 3 см → Sст=3×(12-6)/2=9 см².
  3. Витків на вольт. Візьмемо 45/см² → n≈45/9≈5 віт/В.
  4. Первинна. N1≈230×5≈1150 витків.
  5. Вторинна під щаблі. Комфортно мати 4 секції: 6 + 4 + 4 + 4 В AC. Це дасть щаблі 6/10/14/18 AC.
  6. Витки вторинки. При 5 віт/В: 6 В → 30 віт, 4 В → по 20 віт. Разом 30+20+20+20=90 віт максимум.
  7. Провід вторинки. На 6 А при 3 А/мм ² потрібно ≈2.0 мм² (діаметр ≈1.6 мм). Можна намотати всі секції одним перетином – простіше у розводці.
  8. Що з DC? Після мосту без великого фільтра середня напруга ≈0.9×UAC−2×VD (Падіння на діодах). З «банком» (C) піковий ≈1.41×UAC−2×VD, але під струмом просяде. Для зарядки свинцю зазвичай вистачає 14.4 під навантаженням на одній з верхніх ступенів.

Схема ступеней: последовательно суммируемые секции вторички S1 6 В и S2–S3 по 4 В подключаются к позициям P1–P4 галетного переключателя и дальше на клеммы ~1/~2 диодного моста; пометка «все вторички наматывать в одном направлении (точка-фаза)

Щаблі напруги та галетний перемикач

принцип. Секції вторинки послідовно підсумовуються. Галетник по клацанням підключає ще одну секцію - зростає напруга (отже, і зарядний струм). Плюси: грубе, але надійне регулювання, менше нагрівання контактів, ніж при регулюванні по первинці.

практика. На 4 секціях виходять зручні рівні: 6/10/14/18 AC → на мосту це дасть від «дбайливого» до «бойового» режиму. Підбирайте ступінь струму та нагрівання АКБ.

Важливо: галетник беріть із контактною групою, розрахованою на струм і напругу ланцюга вторинки; перемикати краще за мінімального струму (наприклад, на «молодшому» ступені або коротко знявши навантаження).

Випрямляч, запобіжники та охолодження

  • Діодний міст: струм не нижче 2× максимального зарядного (для 6 А беріть 15–25 А), за зворотним напругою ≥100 В. Обов'язково на радіатор.
  • Запобіжники: з боку мережі – плавкий (повільний) у межах 0.5–1 А (залежить від потужності), у вторинному – на кожний ланцюг/загальний (за фактичним струмом).
  • Провід/клеми: шнур живлення із заземленням, перерізи дротів без «вузьких місць», клеми болтові/гвинтові з нормальним обтисканням.
  • Охолодження: перфорація корпусу, за потреби - вентилятор (особливо при тривалій роботі на верхніх щаблях).

Намотування: практичний чек-лист

  1. Підготовка. Ізоляція тора (поліестер/фторопласт), бандаж.
  2. Первинка. Намотуємо N1 з міжшаровою ізоляцією, висновки підписуємо. За бажання - екран мідною стрічкою (не замикати в кільце!), Вивести на «землю» корпусу.
  3. Вторинка секціями. Спочатку секція 6 В, потім три по 4 В. Все товстим дротом, висновки маркуємо S1-S4. Міжшарові прокладки, лак.
  4. Розведення. Висновки укласти в джгути, термоусадка, маркування теплостійкими бирками.
  5. Механіка. Жорстке кріплення тора, демпфери/шайби, захист від вібрацій.

Перевірка та безпека

  • Перший запуск через лампу 100-150 Вт послідовно в мережу - захистить від КЗ через помилку намотування/розведення.
  • Струм холостого ходу. Має бути помірним; перегрів на ХХ - привід збільшити N1 (На 5-10 %).
  • Прогін під навантаженням. На кожному щаблі перевірте температуру тора/проводу/моста. Рука "терпить" ~60-65 ° C - Орієнтир для побутового режиму.
  • Електробезпека. Ізоляційні зазори, кріплення мережевої частини, заземлення корпусу, введення з кабельним сальником.

Типові помилки

  • Мало витків первинки → підвищена індукція, великий струм ХХ, перегрів.
  • Занадто велика щільність струму у міді вторинки → нагрівання, деградація ізоляції.
  • Перемикання по первинці галетником без точного розрахунку контактної групи та ізоляції – небезпечно. Працюйте по вторинному ринку.
  • Немає теплового запасу на мосту/проводах → швидке старіння вузлів.

FAQ

Які щаблі робити? На практиці вистачає 4–5 рівнів, наприклад: 6/10/14/16–18 AC. Крок підбирають під потрібні струми спрощено/експериментально.

Як уточнити «витків на вольт» для свого тора? Почніть із правила 45…50/Sст, потім перевірте струм ХХ і нагрівання, при необхідності додайте/зменшіть первичку на 5–10 %.

Яка "банка" після мосту? Якщо мета - "м'який" заряд струмом, можна обійтися без великої ємності; якщо потрібна рівна DC-шина (наприклад, для індикаторів), ставте конденсатор з оглядом на пульсації та нагрівання.

Чи можна замість галетника поставити тумблер? Так, але слідкуйте за струмом контактів та безпекою. Зручніше й чистіше галетник на потрібний струм.

 До списку статей

Переваги тороїдальних трансформаторів: чому вони можуть замінити всі інші

   Тороїдальні трансформатори - це пристрої з унікальною кільцевою конструкцією, які завоювали популярність завдяки своїй ефективності, компактності та універсальності. На відміну від традиційних трансформаторів з прямокутними або квадратними осердями (наприклад Ш-подібні), тороїдальні трансформатори мають ряд видатних характеристик, які роблять їх потенційною заміною для всіх інших типів трансформаторів. У цій статті ми докладно розберемо їх переваги, порівняємо з іншими конструкціями та пояснимо, чому вони вважаються одними з найкращих рішень у сучасній електротехніці.

сравнение обычного и медицинского трансформаторов


Для кого?

🔹 Виробники електроніки та IoT-пристроїв
🔹 Інженери, які працюють з енергоефективними системами
🔹 Телекомунікаційні компанії
🔹 Промислові підприємства, які шукають надійність

Чому tor-trans?

🔹 23+ років досвіду на ринку електротехніки!
🔹Гарантія на всі продукти!
🔹Виробництво та доставка по всьому світу!


Що таке тороїдальний трансформатор?

Трансформатор кільцевий - це електричний пристрій з осердям у формі тороїда (кільця або «бублика»), виконаним з феромагнітного матеріалу, такого як кремніста сталь, ферит або нанокристалічні сплави. Первинна та вторинна обмотки намотуються рівномірно навколо сердечника, що забезпечує ефективну передачу енергії через електромагнітну індукцію. Ця конструкція мінімізує втрати та покращує продуктивність у порівнянні з традиційними трансформаторами.

Трансформатор для выпрямителя


Переваги тороїдальних трансформаторів

1. Висока енергоефективність

Однією з головних переваг тороїдальних трансформаторів є їх висока ефективність, яка часто досягає 90–97%, тоді як традиційні Ш-трансформатори зазвичай мають ККД нижче 90%. Це пов'язано з кількома факторами:

  • Відсутність повітряних зазорів: На відміну від Ш-сердечників, де зазори між пластинами призводять до витоків магнітного потоку, тороїдальний сердечник є безперервним кільцем, що мінімізує втрати енергії.
  • Рівномірний розподіл обмоток: Обмотки щільно покривають весь сердечник, знижуючи опір та покращуючи передачу магнітного потоку.
  • Найменші втрати в режимі холостого ходу: Тороїдальні трансформатори споживають менше енергії у standby-режимі, що робить їх ідеальними для пристроїв, що працюють тривалий час без навантаження.

Висока ефективність означає менший нагрів та зниження експлуатаційних витрат, що особливо важливо в енергозберігаючих системах.




2. Компактність та легкість

Тороїдальні трансформатори значно менші і легші, ніж їх аналоги з аналогічною потужністю.

  • Оптимальною формою сердечника: Кільцева структура вимагає менше матеріалу для створення магнітного контуру, ніж прямокутні осердя з додатковими «поворотними» шляхами.
  • Скорочення довжини обмоток: Обмотки намотуються коротше, що зменшує кількість міді, що використовується.

Наприклад, тороїдальний трансформатор потужністю 100 ВА може бути вдвічі меншим за обсягом, ніж еквівалентний EI-трансформатор. Це робить їх ідеальними для застосування в портативних пристроях, медичному устаткуванні та компактних електронних системах.


3. Низький рівень шуму

Традиційні трансформатори часто видають гудіння через вібрації пластин сердечника (магнітострикція) та зазорів у конструкції. Тороїдальні трансформатори практично безшумні завдяки:

  • Щільний намотування сердечника: Відсутність зазорів та рівномірний розподіл обмоток усувають вібрації.
  • Використання епоксидної смоли: Багато тороїдальних трансформаторів покриваються смолою, що додатково гасить шум.

Ця властивість робить їх доцільними для аудіообладнання, студій звукозапису та медичних пристроїв, де тиша критична.


4. Мінімальне електромагнітне випромінювання

Тороїдальна форма забезпечує природне екранування магнітного поля:

  • Закритий магнітний контур: Магнітний потік повністю міститься всередині сердечника, що знижує витоки та зовнішні перешкоди.
  • Симетрія конструкції: Рівномірний розподіл обмоток мінімізує паразитні струми та випромінювання.

У порівнянні з Ш-трансформаторами, які потребують додаткового екранування для зменшення ЕМІ, тороїдальні трансформатори випромінюють у 8-10 разів менше електромагнітних перешкод. Це робить їх ідеальними для чутливих пристроїв, як-от аудіосистеми високого класу, телекомунікаційне обладнання та медичні прилади.


5. Простота встановлення

Тороїдальні трансформатори легко монтуються завдяки своїй конструкції:

  • Один центральний болт: На відміну від Ш-трансформаторів, що вимагають 4 або більше кріплень, тороїдальний трансформатор фіксується одним болтом через центр.
  • Гнучкість монтажу: Їх можна встановлювати горизонтально, вертикально або навіть вбудовувати в корпуси, що полегшує інтеграцію в обладнання.

Це скорочує час збирання та знижує витрати на виробництво.


6. Покращена термостійкість та довговічність

Тороїдальні трансформатори краще справляються з тепловими навантаженнями:

  • Рівномірний розподіл тепла: Кільцева форма сприяє ефективному розсіюванню тепла, запобігаючи появі гарячих точок.
  • Менший нагрів: Висока ефективність знижує теплові втрати, що збільшує термін служби пристрою.

Крім того, відсутність зазорів та щільна конструкція захищають обмотки від вологи та забруднень, що підвищує надійність у складних умовах експлуатації.


7. Універсальність застосування

Тороїдальні трансформатори підходять для різних завдань:

  • Силові трансформатори: Використовуються в джерелах живлення для підвищення або зниження напруги.
  • ізолюючі трансформатори: Забезпечують гальванічну розв'язку для безпеки та шумозаглушення.
  • Аудіо-трансформатори: Використовуються у високоякісних підсилювачах завдяки низькому рівню спотворень.
  • Медичні трансформатори: Використовуються в обладнанні, де важливі надійність та низький рівень витоків.

Їх можна адаптувати під будь-які вимоги, включаючи нестандартні напруги та потужності, що робить їх універсальною заміною для інших типів трансформаторів.


Порівняння з іншими типами трансформаторів

Тороїдальні vs Ш-трансформатори

  • Ефективність: Тороїдальні - 90-97%, Ш-подібні - до 90%.
  • Розмір: Тороїдальні компактніші та легші.
  • Шум: Ш-подібні гудуть через зазори, тороїдальні - безшумні
  • EMI: Ш образні вимагають екранування, тороїдальні - ні.
  • Вартість: Ш-подібні дешевше у виробництві, але тороїдальні окупаються за рахунок довговічності та ефективності.

Тороїдальні vs Ш-трансформатори

  • Використання сердечника: Ш використовує тільки частину сердечника для обмоток, тороїдальні - весь.
  • Компактність: Ш масивніше через додаткові «поворотні» шляхи.
  • Втрати: Ш мають великі втрати через менш ефективний магнітний контур.

Тороїдальні vs соленоїдні трансформатори

  • Магнітний потік: Соленоїди втрачають потік на кінцях, тороїдальні - повністю його утримують
  • Розмір: Соленоїди вимагають більше матеріалу та простору

Чи можуть тороїдальні трансформатори замінити всі інші?

Тороїдальні трансформатори мають характеристики, які теоретично дозволяють їм замінити більшість інших типів трансформаторів:

  1. Широкий діапазон потужностей: Від малопотужних (кілька ВА) до високопотужних (до 15 кВА і більше кастомізації).
  2. Адаптивність: Їх можна налаштувати під будь-які параметри - напруга, частота, розміри.
  3. Економія у довгостроковій перспективі: Незважаючи на вищу початкову вартість, менші втрати та довговічність знижують експлуатаційні витрати.
  4. Відповідність сучасним стандартам: Низький рівень емісії та висока ефективність відповідають суворим вимогам енергоефективності та екологічності.

Однак є нюанси:

  • Складність виробництва: Намотка обмоток на тороїдальний сердечник вимагає високої точності та часто ручної праці, що збільшує вартість.
  • Обмеження для трифазних систем: У трифазних трансформаторах тороїдальна конструкція втрачає деякі переваги за обсягом, хоча все ще може бути ефективною.

Тим не менш, з розвитком технологій виробництва (наприклад, автоматизованих намотувальних верстатів) ці недоліки поступово усуваються, що робить тороїдальні трансформатори все більш конкурентоспроможними.


Чому тороїдальні трансформатори такі гарні?

Тороїдальні трансформатори виділяються своєю універсальністю та продуктивністю:

  • Ідеальна геометрія: Кільцева форма забезпечує оптимальний магнітний контур.
  • Матеріали преміум-класу: Використання нано кристалічних сплавів та високоякісної сталі підвищує їх характеристики.
  • Мінімальні спотворення: Вони зберігають чистоту сигналу, що критично для аудіо та вимірювальних систем.
  • Довговічність: Міцна конструкція та низькі втрати гарантують довгий термін служби.

Ці якості роблять їх лідерами у таких галузях, як медицина, аудіо, відновлювана енергетика та промислова автоматика.

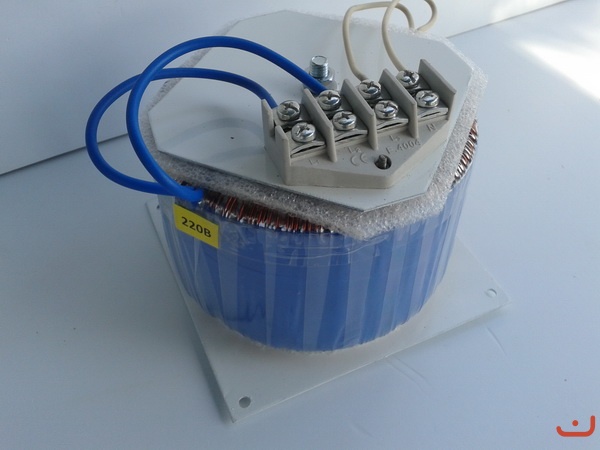

трансформатор разделительный ОСМ


Висновок

Тороїдальні трансформатори — це не просто альтернатива традиційним конструкціям, а крок уперед у розвитку електротехніки. Їхня висока ефективність, компактність, низький рівень шуму та мінімальне випромінювання роблять їх чудовим вибором для більшості додатків. Хоча початкові витрати на виробництво можуть бути вищими, їх довгострокові переваги — економія енергії, надійність та універсальність — переважують цей недолік. З розвитком технологій вони цілком здатні замінити всі інші типи трансформаторів, стаючи стандартом у світі електроніки та енергетики.

Якщо ви шукаєте рішення для свого проекту, будь то компактне джерело живлення або високоякісний підсилювач, тороїдальний трансформатор - це інвестиція в майбутнє вашої системи.

#Трансформатори #Електроніка #Інновації #tor-trans #Енергоефективність

Старіння трансформаторів

  Трансформатори розраховані на очікуваний термін служби 30 років, хоча деякі з них у Японії експлуатуються вже понад 50 років.

   Необхідність заміни трансформаторів може бути визначена шляхом оцінки індивідуальних умов, але для планування довгострокової програми заміни трансформаторів необхідно визначити очікуваний термін служби активу. Для вивчення впливу старіння трансформаторів компанія TEPCO вивела з експлуатації 20 трансформаторів з терміном служби від 30 до 50 років, щоб оцінити ступінь їхнього зносу в результаті старіння. До цього дослідження увійшли такі передавальні та розподільні трансформатори:

- Дев'ять передавальних трансформаторів у діапазоні напруги від 275 кВ до 500 кВ з потужністю від 200 МВА до 1000 МВА. Вік цих трансформаторів варіювався від 27 до 52 років.

- Одинадцять розподільних трансформаторів з первинною напругою 66 кВ мали номінали від 10 до 20 МВА. Вік цих трансформаторів варіювався від 13 до 50 років.



  Вплив вмісту води.

Для трансформаторних підстанцій з низьким коефіцієнтом навантаження в процесі експлуатації, згідно з дослідженням TEPCO, є вирішальним фактором у визначенні терміну служби трансформатора стало зниження сили притиску, прикладеної до обмоток, через усадку ізоляції та впливу на механічні можливості.

  Цей результат не зумовлювався зниженням ступеня полімеризації (CП), як нині вважають комунальні служби. Однак підвищення рівня СП може бути викликане неповним сушінням у процесі виробництва та високим вмістом залишкової води в ізоляційному папері. Така прискорена швидкість зниження СП безпосередньо впливає на термін служби трансформатора. Компанія TEPCO досліджувала СП обмотувального паперу та ізоляції з пресованого картону 20 трансформаторів, виведених з експлуатації, щоб визначити

вміст води та розчиненого в олії газу.

  Ці трансформатори, спроектовані з консервантами як превентивний захід для запобігання деградації масла, в процесі експлуатації піддавалися навантаженню від 40 до 60 %.

  Швидкість деградації трансформатора з високим вмістом води в обмотувальній папері (від 1,5 до 3 %) вище, ніж у трансформатора з низьким вмістом води в папері (менше 1,5 %) Якщо врахувати, що розрахунковий термін служби трансформатора становить 400 років, то трансформатори з високим вмістом води в папері 4 води в папері – 80 років.

  Як правило, трансформатори, виготовлені до 1980-х років, мають більш високий середній вміст води у паперовій ізоляції, оскільки на той час умови сушіння та допустимий вміст води не були визначені.

  Таким чином, у випадку трансформатора з низьким вмістом води в паперовій ізоляції зменшення СП не є вирішальним фактором при визначенні терміну служби трансформатора. кореляція між ДП та CO2 + CO.

  Сила затискання обмотки

   Кінцева ізоляція обмотки трансформатора складається з пресованого картону та розпірок, розташованих зверху та знизу обмотки, які затискаються металевими фітингами. При усадці ізоляції зусилля затискача зменшується. Усадку ізоляції можна розділити на три стадії:
   1. Перша - ущільнення целюлозного волокна при попаданні в зазор, спричинене процесом сушіння та стискування.

   2. Потім слідує друга стадія пластичного течії, коли волокна змінюються під впливом тиску теплового циклу.

   3. Третя стадія - старіння, що викликає руйнування волокон у результаті термічної деструкції. Ці властивості можуть відрізнятися залежно від виробника трансформатора.

  Коротке замикання

содержание влаги в трансформаторе

    У міру зменшення сили затиску, доданої до обмотки, сила відносного зминання зменшується внаслідок зниження осьової сили затиску під час короткого замикання.

  Зминання відбувалося, коли початкова сила затиску становила 100 %, а залишкова сила затиску зменшувалася приблизно до 30 %. Сила затискання зменшується з часом, і передбачається, що термін служби трансформатора становить близько 70-80 років, хоча це залежить від коефіцієнта навантаження, коли сила затискання, яка починає впливати на силу машини, зменшується на 30-40 % в умовах короткого замикання.

Дослідження, проведене TEPCO, підтвердило, що зниження сили затиску і обсяг вироблення CO2 + CO корелюють. службами, що показало, що перше зусилля затиску для намотування було різним (1-3 Н/мм2) в залежності від виробника. затиску на заводі.

У специфікацію трансформаторів TEPCO включено необхідність забезпечення сейсмостійкості для протистояння землетрусам, що відбуваються в Японії.

Наприклад, через землетрус відбулося значне зміщення обмотки трансформатора в 23-річному трансформаторі 500 кВ, що працює з високим коефіцієнтом навантаження.

Обмотка зрушилася на 15 мм, збільшивши зазор між високовольтною та низьковольтною обмотками. Крім того, прокладання повітроводів зруйнувалися між пресованими плитами.

Сейсмічне прискорення становило 890 галлів лише на рівні землі та 1720 галлів у центрі тяжкості трансформатора. Це перевищило проектну специфікацію Японської асоціації електриків у 500 гал, що еквівалентно 0,5 м/сек2 (1,64 фути/сек2).

изменение от влаги в изоляции трансформатораЗміщення витків обмотки трансформатора було відзначено і в інших

трансформаторів, різних виробників, розташованих на тій же електростанції.старение трансформаторов от колебательных нагрузок

   В результаті дослідження, проведеного під час виведення трансформатора з експлуатації, зусилля затиску знизилося приблизно на 60 %, а зміщення обмотки - на 40 %.

   Коли сила затискання зменшується в результаті термічної деградації, зміщення обмотки відбувається навіть при незначному землетрусі.сейсмическая резистивность трансформатора

  Вона також використовується як засіб визначення необхідності ремонту трансформаторів 60-500 кВ / 275 кВ, сейсмічні переміщення яких на рівні землі були надзвичайно великі внаслідок Великого східно-японського землетрусу, що стався в 2011 році.

  TEPCO встановила термін служби в 65 років для трансформаторів надвисокої напруги/ВН та 75 років для розподільчих трансформаторів, оскільки саме в ці періоди починає знижуватися сила затискання обмоток. Що помітно впливає на механічні характеристики. Однак, якщо термін служби трансформатора, що піддається швидкому зниженню СП внаслідок високого вмісту води у паперовій ізоляції або якщо встановлений ризик виходу з ладу, необхідна передчасна заміна трансформатора.

До списку статей

Історії про трансформатори: від випробувань та аналізу до технічного обслуговування

   Вимірювання опору обмоток у трансформаторах мають фундаментальне значення для розрахунку складової втрат у провідниках l2R, розрахунку температури обмоток в кінці циклу температурних випробувань та як діагностичний інструмент для оцінки можливих пошкоджень у польових умовах.

Трансформатори піддаються вібрації. Проблеми чи несправності виникають через погану конструкцію, складання, звернення, поганий навколишнього середовища, навантаження або поганого обслуговування. Вимір опору обмоток гарантує, що з'єднання виконані правильно, а вимірювання опору показують, що немає серйозних невідповідностей або обривів. Багато трансформаторів мають вбудовані відгалужувачі.

   Ці відгалужувачі дозволяють збільшувати або зменшувати коефіцієнт трансформації на частки відсотка. При будь-якій зміні коефіцієнта трансформації відбувається механічне переміщення контакту з одного положення до іншого. Ці перемикання слід перевіряти при випробуванні опору обмотки.

    Незалежно від конфігурації, зірка або трикутник, вимірювання зазвичай виконуються по фазі і порівнюються, щоб визначити, чи можна порівняти показання. Якщо всі показання перебувають у межах відсотка друг від друга, отже, вони прийнятні.


Пам'ятайте, що мета тесту – перевірити, чи немає грубих відмінностей між обмотками та обривами у з'єднаннях. Тести не призначені для дублювання показань виготовленого пристрою, протестованого на заводі в контрольованих умовах і, можливо, за інших температур.

 У цьому посібнику із застосування основна увага приділяється використанню вимірювань опору обмоток у діагностичних цілях.

Схеми підключення трифазних трансформаторів

2. Вимірювання опору обмотки трансформатора

2.1 Під час встановлення
При переміщенні трансформатора існує значний ризик пошкодження. Це зумовлено типовою конструкцією трансформатора і видами транспорту, що використовуються. Пошкодження також можуть виникнути під час розвантаження та монтажу. Ушкодження часто стосуються струмопровідних компонентів, таких як LTC, перемикач RA або гніздо.

Пошкодження таких компонентів може призвести до зміни опору постійного струму, який вимірюється через них. Тому рекомендується вимірювати опір постійному струму на всіх відводах під навантаженням і без навантаження до напруги.
Якщо трансформатор новий, випробування опору також є перевіркою роботи виробника. Результати вимірювань під час встановлення слід зберегти для подальшого використання.

2.2 Поточне (планове) технічне обслуговування трансформатора
 Поточне технічне обслуговування проводиться для перевірки працездатності та забезпечення надійності. Випробування проводяться для виявлення проблем, що зароджуються. Які проблеми виявить перевірка опору?

Альтернативні підключення 3-фазного трансформатора

схемы подключения трехфазных трансформаторов

2.2.1 Перемикач з регулюванням коефіцієнта трансформації (перемикач з регулюванням коефіцієнта вимикання)
   Контактний тиск зазвичай досягається за рахунок використання пружин. Згодом втома металу призводить до зниження контактного тиску. Кисень і гази несправності (якщо вони є) впливатимуть на контактні поверхні Крім того, нерідкі випадки механічних пошкоджень, що призводять до поганого контактного тиску (наприклад, неправильно відрегульована тяга рукоятки перемикача може призвести до пошкодження перемикача під час експлуатації).
 Такі проблеми впливають на опір постійного струму, який вимірюється через перемикач RA, і можуть бути виявлені.

До списку статей

Як самому намотати тороїдальний трансформатор: покроковий досвід + важливі попередження

Вступ

Тороїдальні трансформатори - універсальні пристрої, які можна використовувати в блоках живлення, зарядних пристроях та перетворювачах напруги. Їхня самостійна намотування здається простим завданням, але потребує точності, знань та дотримання техніки безпеки. У цій статті я поділюся особистим досвідом створення трансформатора з «радянського заліза», а також поясню, чому у 90% випадків краще довірити цю роботу професіоналам.


1. Підготовка сердечника

Що потрібно:

  • Серце від старого трансформатора (діаметр 8-10 см).
  • Будівельний скотч на паперовій основі.Кроки:
    1. Акуратно обмотайте сердечник скотчем, щоб ізолювати його та запобігти пошкодженню дроту.
    2. Достатньо одного шару – він надійно захистить обмотку.

    Порада: Якщо сердечник іржавий, зачистіть його наждачкою та обробіть антикорозійним складом.


2. Інструменти та матеріали

  • Провід: Підійде емальований мідний дріт різної товщини (0.3-0.6 мм). Можна використовувати обрізки.
  • Човник: Зробіть із пластикової заготовки для зручності намотування.
  • Термозбіжна трубка: Для ізоляції з'єднань (не використовуйте ізоленту – плавиться!).
  • Маркер та блокнот: Щоб записувати кількість витків і не заплутатися.

3. Намотка первинної обмотки

Ціль: Отримати опір 18–30 Ом для запобігання перегріву.

Кроки:

  1. Закріпіть початок дроту на сердечнику за допомогою скотчу.
  2. Намотуйте провід рівномірно, виток до витка.
  3. Після кожного шару ізолюйте обмотку скотчем.
  4. Записуйте кількість витків маркером на скотчі.

Мій досвід:

  • Намотав 920 витків дротом ~0.5 мм.
  • Опір вийшов 19 Ом - Ідеально!

Важливо:

  • Якщо опір менший за 18 Ом — додайте витки.
  • Перевіряйте мультиметром: поганий контакт з емальованим дротом спотворить виміри.

4. Вторинна обмотка: розрахунок та намотування

Як розрахувати витки:

  1. Намотайте 10 витків вторинної обмотки.
  2. Заміряйте напругу: у мене вийшло 2.4 У.
  3. Формула: Кількість витків на 1 Вольт = 10 / 2.4 ≈ 4.17.

Приклад:

  • Для 10 В потрібно: 10 × 4.17 ≈ 42 витка.
  • Для 24 В: 24 × 4.17 ≈ 100 витків.

Мій вибір: Зробив дві обмотки по 45 витків дротом 0.8 мм для гнучкості застосування (зарядний пристрій або перетворювач).


5. Ізоляція та складання

  1. Кожен шар вторинної обмотки ізолюйте скотчем.
  2. Місця з'єднань проводів закривайте термоусадкою.
  3. Закріпіть кінці обмоток на осерді скотчем.

Чому термоусадка краща за ізоленти: Не плавиться при нагріванні та забезпечує надійний контакт.




6. Перевірка та тестування

  1. Підключіть первинну обмотку до мережі 220 В через запобіжник.
  2. Виміряйте напругу на вторинній обмотці: допускається відхилення ±10%.
  3. Перевірте нагрівання: трансформатор повинен залишатись холодним без навантаження.

Результат: Мій трансформатор працює тихо, не гріється та видає стабільні 10 В на кожній обмотці.


7. Поради з особистого досвіду

  1. Не бійтеся використовувати різнокольорові дроти – це зручно для поділу обмоток.
  2. Робіть позначки маркером - якщо відволіктесь, не доведеться перераховувати витки.
  3. Перевіряйте опір первинної обмотки – це ключ до безпеки.
  4. Не заощаджуйте на ізоляції - один шар скотчу між шарами захистить від замикань.

8. Чому це небезпечно?

Саморобні трансформатори — це не лише економія, а й погрози:

8.1. Удар струмом

  • Напруга 220 В смертельно небезпечна. Навіть невелика помилка в ізоляції або випадкове торкання оголеного дроту може призвести до трагедії.
  • Радянські осердя часто мають ушкодження, які складно помітити (тріщини, пробої).

8.2. Пожежна небезпека

  • Неправильний розрахунок потужності чи опору викликає перегрів.
  • Дешеві матеріали (алюмінієвий провід, неякісна ізоляція) плавляться або замикають.

8.3. Поломка обладнання

  • Помилки в кількості витків або коефіцієнт трансформації призводять до стрибків напруги.
  • Під'єднані пристрої (телефони, LED-стрічки, електроніка) можуть згоріти.

8.4. Неточні виміри

  • Без професійного обладнання (LC-метр, осцилограф) неможливо точно оцінити ККД, індуктивність або частотні характеристики.

8.5. Юридичні наслідки

  • Саморобні трансформатори не сертифіковані. Якщо через ваш пристрій постраждає людина або майно, ви понесете відповідальність.

9. Коли варто звернутися до фахівців?

Професійна допомога потрібна, якщо:

  • Трансформатор буде використовуватись у критичних системах (Медичне обладнання, промислові установки).
  • Потрібна висока потужність (понад 500 Вт). Помилки тут особливо небезпечні.
  • Немає досвіду в електротехніці. Навіть перегляд 100 відео на YouTube не замінить знань фізики та електротехніки.
  • Час дорожчий за гроші. Намотування вручну займає годинник, а готовий трансформатор можна купити за 1–2 тис. гривень.

10. Як вибрати надійного виробника трансформаторів?



  1. Гарантія - щонайменше 2 роки на трансформатори середньої потужності.

      2. Відгуки - шукайте незалежні думки на форумах або в соціальних мережах.

      3. Техпідтримка - хороші компанії допомагають з розрахунками та підбором аналогів.


11. Висновок: Любителі vs Професіонали

Самостійне намотування трансформатора - захоплюючий експеримент для ентузіастів, але навіть майстри з досвідом не застраховані від помилок. Якщо вам потрібен трансформатор для відповідальних завдань, не ризикуйте:

  • Купуйте готову модель — це заощадить час та нерви.
  • Замовте виготовлення на замовлення - Багато майстерень пропонують послуги за індивідуальними параметрами.

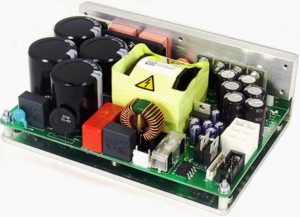

  • Продумайте альтернативи — імпульсні блоки живлення часто дешевші та безпечніші.

Пам'ятайте: Електрика не вибачає недбалості. Навіть якщо дуже хочеться зробити все самому — десять разів подумайте, чи вартий результат можливих наслідків.


PS Якщо ви все ж таки зважилися на експеримент - працюйте в присутності партнера, тримайте під рукою вогнегасник і відключайте пристрій від мережі за будь-яких ознак перегріву.

Правила вибору тороїдальних трансформаторів: ключові аспекти

На які характеристики трансформатора потрібно звернути увагу при виборі.

Вибір трансформатора – відповідальне завдання, від якого залежить надійність роботи електричної мережі та обладнання. При підборі пристрою необхідно враховувати безліч параметрів, щоб він відповідав технічним вимогам та умовам експлуатації. У статті розберемо ключові характеристики трансформаторів, які потрібно враховувати під час виборів.

Основні параметри трансформатора

1. Потужність трансформатора

Потужність - один із головних параметрів, що позначається в кіловольт-амперах (кВА). Вона повинна відповідати навантаженню, яке трансформатор обслуговуватиме. Недостатня потужність призведе до перевантажень та перегріву, а надмірна – до непотрібних витрат.

Потужність трансформатора повинна перевищувати сумарну потужність всіх пристроїв, що підключаються. Розрахуйте навантаження за формулою:

P=U×I×cos⁡ϕ

Де cos⁡ϕ - Коефіцієнт потужності (для активного навантаження дорівнює 1).
Порада: Вибирайте модель із запасом потужності 20–30%, щоб уникнути перегріву та продовжити термін служби.

Трансформатор ОСМ_1

2. Напруга первинної та вторинної обмотки

Напруга на вході та виході повинна відповідати параметрам мережі та обладнання, що підключається.

  • Вхідна напруга: Переконайтеся, що трансформатор розрахований на напругу мережі (наприклад, 220 В, 50 Гц).
  • Вихідна напруга: Має відповідати вимогам навантаження. Для точності перевірте паспортні дані пристроїв, що підключаються.

Важливо: Некоректна напруга може призвести до поломки обладнання.

3. Максимальний струм навантаження

Розрахуйте струм вторинної обмотки:

I=PхU

Вибирайте трансформатор, здатний витримувати пікові струми без перегріву. Наприклад, для аудіосистем враховуйте динамічні навантаження.

4. Коефіцієнт трансформації

Цей параметр визначає, скільки разів трансформатор змінює напругу. Наприклад, якщо вхідна напруга 10 000, а вихідне 400 В, коефіцієнт трансформації буде 25:1.

5. Тип охолодження

Існує два основних типи охолодження:

  • Сухі трансформатори – охолоджуються природним шляхом (повітрям), застосовують у приміщеннях з підвищеними вимогами безпеки.
  • Масляні трансформатори – охолоджуються спеціальним діелектричним маслом, мають кращі показники тепловіддачі та довговічності.
6. Клас ізоляції

Ізоляція обмоток захищає трансформатор від коротких замикань та пробоїв. Чим вищий клас ізоляції, тим вищий рівень безпеки та термін служби пристрою.

7. ККД (Коефіцієнт корисної дії)

Трансформатори мають ККД, що зазвичай перевищує 95%. Однак втрати все ж таки існують – це втрати в сердечнику та в обмотках. Чим вищий ККД, тим ефективніша робота трансформатора.

8. Габарити та маса

Тороїдальні трансформатори компактніші за броньові, але їх розміри залежать від потужності:

  • Малопотужні моделі (до 100 Вт) – діаметр 5-8 см.
  • Потужні (понад 500 Вт) – до 20 см у діаметрі.
    Перевірте, чи трансформатор поміститься в корпус пристрою і чи витримає плата його вагу.
9. Ступінь захисту (IP-клас)

Позначає рівень захисту від пилу та вологи. Наприклад, IP54 забезпечує захист від пилу та бризок води, що важливо для експлуатації у складних умовах.

10. Рівень шуму

У промислових умовах шум може бути несуттєвим, але у житлових чи офісних зонах важливо вибирати малошумні моделі.



Додаткові характеристики

11. Навантажувальна здатність

Деякі трансформатори можуть швидко працювати з перевантаженнями, що важливо для обладнання з нерівномірним навантаженням. Це дозволяє їх здешевити. Т.к. трансформатор, що працює під повним навантаженням, нетривалий час може бути розрахований на меншу потужність.

12. Температурні умови експлуатації

Різні моделі розраховані працювати у певних температурних діапазонах, що особливо важливо для суворих кліматичних умов. Також правильний розрахунок та пристрій охолодження дозволяє здешевити трансформатор.

Трансформатори можуть оснащуватись системами захисту від перегріву, короткого замикання, перевантажень, що збільшує термін служби обладнання.

Висновок

Вибір трансформатора залежить від багатьох параметрів, і важливо враховувати всі характеристики, щоб пристрій відповідав вимогам експлуатації. Враховуючи потужність, напругу, тип охолодження, ККД, ізоляцію та інші фактори, можна підібрати надійне та ефективне обладнання, яке прослужить довгі роки без проблем.

Якщо вам потрібен якісний трансформатор, який відповідає всім вимогам, звертайтесь до професіоналів

5 кроків перед покупкою однофазних електричних трансформаторів

    Трансформатор - це незамінний пристрій для перетворення електричної енергії на корисну для побутових та промислових потреб. В основному він складається з двох обмоток - первинної і вторинної, намотаних на тороїдальний або Ш-подібний сердечник, і служить для зниження вхідної напруги відповідно до ваших потреб.

 применение и расположение трансформатора в устройстве

    Однофазні електричні трансформатори одержують енергію під високою напругою на первинній обмотці та віддають знижену потужність однофазного змінного струму через вторинну обмотку. Магнітопровід виготовляється з електротехнічної сталі, складається із з'єднаних між собою сингулярних шарів для зменшення втрат енергії під час трансформації. Обмотки електрично ізольовані, але магнітно пов'язані через залізний осердя, який є провідником передачі енергії. При проходженні електричного струму у первинній обмотці виникає магнітне поле, і у вторинній обмотці індукується напруга.

У цій статті я розповім вам про 5 перевірених порад щодо вибору  сухого однофазного електричного трансформатора в Україна. Перед цим я розповім вам про переваги, які ви отримаєте, купуючи однофазні трансформатори.

Які переваги однофазного трансформатора?

  • Постачається з готовими вводами-виводами, що спрощує та прискорює установку
  • Може бути легко транспортований до місця призначення за низьких витрат
  • Ідеально підходить для застосування в ситуаціях, коли потрібна низька напруга
  • Напруга може бути легко знижена відповідно до навантаження ваших побутових приладів
  • Експлуатаційні витрати нижчі, ніж у трифазної розподільчої мережі
  • Легкі, компактні та вимагають менше місця для встановлення
  •  Розподільчі пристрої та шинні зборки можуть бути легко встановлені
  • Легко монтується і практично не вимагає налаштування чи ремонту

П'ять порад щодо купівлі найкращих електричних трансформаторів

1.Визначте робочу напругу/фазу ваших пристроїв

Однофазні розділові трансформатори знайшли широке застосування в електронних та електричних пристроях, що потребують низької напруги для роботи. Однофазна або трифазна вхідна напруга знижується, щоб відповідати значенню напруги електронних пристроїв вашого будинку. Якщо пристрій працює на постійній напрузі, на вторинній обмотці використовується випрямляч для перетворення змінної напруги на постійне. Щоб вибрати найкращий трансформатор, що оптимально відповідає вашим цілям, вивчіть заводську табличку та посібники зі встановлення домашніх пристроїв, щоб оцінити їхні вимоги до однофазної напруги. Відповідно, слід приймати рішення про купівлю/замовлення.

2.Визначте первинну напругу, яка подаватиметься на трансформатор.

Щоб вибрати оптимальний трансформатор, необхідно враховувати напругу джерела, що надходить від лінії електропередач у вашому районі. Зазвичай вхідна напруга становить 220, 380 або 600 В однофазного змінного струму. Для зниження напруги кількість витків дроту на первинній обмотці має бути більшою, ніж на вторинній. Співвідношення витків, тобто. кількість витків на первинній обмотці пропорційно кількості витків на вторинній обмотці та вхідна напруга буде ключовим фактором для цього. Як правило, вторинна напруга, сумісна з вашими пристроями, становить 120, 40, 36, 24, 12В або 220 В (розділовий трансформатор) змінного струму.

трансформатор разделительный ОСМ автотрансформатор применение

3. Дізнайтеся про робочу частоту трансформатора

Ще один робочий аспект розділових трансформаторів, який необхідно враховувати, – це частота напруги джерела. Вимірювана в циклах за секунду (герцах), вона повинна збігатися з робочою частотою того устаткування, якого ви збираєтеся підводити живлення. Звичайна робоча частота становить 50 герц. Якщо частота скаче вгору чи вниз від номінальної, втрати трансформатора будуть збільшуватися у вигляді втрат у сердечнику, зміни струму намагнічування, скін-ефекту провідника і т.д. Напруга трансформатора прямо пропорційна частоті при заданій щільності потоку.

4. Розрахуйте загальне навантаження, яке має витримати трансформатор

ВА або вольт-ампер – це показник електричного навантаження, яке має забезпечити трансформатор. Потужність, що виходить від вторинної обмотки, є навантаженням і вимірюється ВА. Номінальна потужність однофазного трансформатора в кВА має бути більшою, ніж загальне навантаження, яке витримує запобіжник вашої установки. Ви можете отримати максимальне навантаження, яке повинен витримувати трансформатор, комбінуючи різні навантаження окремих приладів, таких як освітлення, двигуни, обігрівачі, кондиціонери, вентилятори тощо. потужність у  ВА  яку має бути встановлений трансформатор. Це допоможе вам ухвалити обґрунтоване рішення при покупці однофазних трансформаторів.

5. Аналіз струму, що споживається від джерела електроенергії

Вам необхідно знати струм, який трансформатор споживатиме з електричної мережі. Це важливо для вибору автоматичного вимикача, до якого буде підключено трансформатор. Вимикач повинен мати номінальний струм, еквівалентний трансформатору або перевищує його. Ви запобігаєте його вимкненню, коли трансформатор буде задіяний для нормальної роботи. Споживаний струм залежатиме від напруги основної електричної лінії у вашому районі, до якої підключено трансформатор, а також від споживаної потужності. У таблиці технічних характеристик трансформатора ви побачите його номінальну потужність. Якщо він розрахований на 300 Вт і підключений до 220-вольтової розетки, струм споживатиме 1,4 А (300/220). Таким чином, для безперебійної роботи автоматичний вимикач повинен мати силу струму більше 1,4 А. Але також треба мати на увазі, що при включенні трансформатора треба враховувати крім активної ще реактивну складову. Яка збільшує струм у 2-5 разів, залежно від потужності трансформатора.

Наведені вище поради послужать вам підказкою при покупці однофазного трансформатора. Свідоме рішення допоможе вам отримати зиск у довгостроковій перспективі без витрат на ремонт.

До списку статей

Посібник зі встановлення трансформаторів

 Успішна робота трансформатора залежить від правильної установки, а також від хорошої конструкції та виробництва. У цій статті розглядаються процедури встановлення, які слід враховувати, щоб гарантувати правильну та безпечну роботу трансформатора. У ній розглядаються методи установки, які є загальними для трансформаторів сухого типу, так і з рідким охолодженням.

    При перегляді літератури про продукцію трансформаторів ви, ймовірно, виявите, що пристрої одного виробника матимуть відмінність від пристроїв конкурента. Крім того, у кожного виробника будуть свої інструкції щодо встановлення та випробування трансформаторів. Незалежно від виробника, ви повинні ретельно дотримуватись цих інструкцій, щоб забезпечити належну безпеку персоналу та обладнання.Испытание трансформатора

Приймаємо замовлення на розрахунок, виготовлення та монтаж трансформаторного обладнання однофазного та трифазного потужністю до 200кВА

   У цьому матеріалі наведено додаткові загальні рекомендації щодо встановлення та випробування трансформаторів різного типу для введення в експлуатацію. Увага: Подана інформація не замінює інструкцій виробника.

Вимоги до приймальних випробувань:

  Перш ніж планувати відправлення трансформатора на місце призначення, важливо узгодити з виробником, які приймальні випробування мають бути проведені. Кожне випробування має певну мету, яка допомагає визначити придатність трансформатора до експлуатації. Деякі з цих випробувань проводяться на заводі, в той час, як інші випробування проводяться зазвичай після постачання. Два добрі довідники щодо вимог до сухих трансформаторів — ANSI/IEEE C57.12.01-1989, IEEE Стандартні загальні вимоги до сухих розподільних та силових трансформаторів, включаючи трансформатори з цільнолитою та/або смоляною ізоляцією обмоток, в якому розглядаються загальні вимоги2, та C57. -1995, IEEE Випробувальний кодекс для сухих розподільчих та силових трансформаторів, у якому розглядаються випробування. (Більшість інформації в цих стандартах також може бути застосована до трансформаторів з рідким заповненням).

Невеликі трансформатори, потужністю менше 400 кВА, зазвичай не піддаються випробуванням, оскільки вони часто встановлюються далеко внизу в енергосистемі; тому їх важливість не така велика в порівнянні з більшими пристроями. Крім того, це питання вартості. Витрати, пов'язані з випробуваннями, становлять більшу частину вартості невеликого трансформатора, порівняно з витратами на випробування потужного трансформатора.

Рекомендується, щоб усі випробування відповідали діючим стандартам ANSI/IEEE і NEMA. Однак якщо трансформатор виготовлений відповідно до спеціальних вимог, рекомендується провести додаткові випробування, щоб переконатися, що пристрій працює відповідно до вимог. Іноді, коли випробування проводяться на заводі виробнику, виробник також дозволяє покупцю або його представнику, наприклад, інженеру-консультанту бути свідком випробувань.

Стандартні випробування трансформатора, що проводяться для кожного блоку, включають:

- Коефіцієнт для співвідношення напруги;

- Полярність для однофазних та 3-фазних блоків (оскільки однофазні трансформатори іноді підключаються паралельно, а іноді й у 3-фазному блоці);

- Співвідношення фаз для 3-фазних пристроїв (важливо, коли два або більше трансформаторів працюють паралельно);

- Струм збудження, який пов'язаний з ККД і визначає правильність конструкції сердечника;

- втрати холостого ходу в сердечнику, що також пов'язано з ККД та правильністю конструкції сердечника;

- Опір для розрахунку температури обмотки і R складової втрат в обмотці (зазвичай не потрібно для пристроїв класу 600 В);

- Імпеданс (через випробування на коротке замикання), що надає інформацію, необхідну для визначення розмірів вимикача та/або запобіжника та номіналу переривання, а також для координації схем реле;

- втрати навантаження, що знову ж таки безпосередньо пов'язано з ефективністю трансформатора;

-Регулювання, яке визначає падіння напруги при подачі навантаження; і

— Додані та наведені потенціали, які перевіряють діелектричну міцність.

   Існують додаткові випробування, які можуть бути застосовні залежно від того, як і де використовуватиметься трансформатор. Зазвичай, додаткові випробування означають збільшення вартості трансформатора. Перш ніж вказувати будь-які додаткові випробування, слід зв'язатися з виробником та з'ясувати, які практичні дані він накопичив у результаті випробувань аналогів. Якщо ці дані можна використовувати, можна уникнути додаткових витрат на проведення випробувань без шкоди для якості трансформатора.

До додаткових випробувань, які можна провести, належать такі:

-імпульсні (у місцях, де поширені грозові та комутаційні перенапруги);

- Звук (важливо для застосування в житлових та офісних приміщеннях і може бути використано як порівняння з майбутніми звуковими випробуваннями для виявлення будь-яких проблем із сердечником);

— підвищення температури котушок, що допомагає гарантувати, що проектні межі не будуть перевищені;

- Корона для середньовольтних (MV) та високовольтних (HV) пристроїв, що допомагає визначити, чи правильно функціонує система ізоляції;

- опір ізоляції (випробування мегаомметром), який визначає сухість ізоляції і часто проводиться після постачання, щоб бути еталоном для порівняння з майбутніми показаннями; і

- Коефіцієнт потужності ізоляції, який проводиться при початковій установці і кожні кілька років після цього, щоб визначити процес старіння ізоляції.

При плануванні установки слід вибрати місце, яке відповідає всім нормам безпеки та не перешкоджає нормальному переміщенню персоналу, обладнання та матеріалів. Місце не повинно піддавати трансформатор можливим пошкодженням від кранів, вантажівок або обладнання, що рухається. Інші міркування, які стосуються місця встановлення, вимагають більш ретельного аналізу.

Фундаменти.  Підготовка фундаменту зазвичай включає оцінку характеристик ґрунту та бетонні роботи. Для трансформаторів потужністю 2000 кВА і вище, що розміщуються на вулиці, може знадобитися дослідження ґрунту. Глинисті ґрунти стискаються і можуть викликати проблеми, які можуть вимагати стабілізуючого зворотного засипання. Більшість ґрунтів здатні витримати опорний тиск 2500 фунтів/кв. фут.

Фундамент повинен бути побудований з армованого бетону з повітровтягуючими добавками, що має міцність на стиск не менше 3000 фунтів на квадратний дюйм через 28 днів після заливання. Для трансформаторів з номінальною потужністю від 75 кВА до 500 кВА типова бетонна основа має розміри 165 см на 195 см і товщину 25см з фасками на верхній частині основи та підніжками, що відступають на 50 см від кожного з кінців довгих сторін. Для блоків потужністю від 500 кВА до 2500 кВА типова бетонна основа матиме розміри 240см на 270см і товщину 25см зі скошеними кромками на верхній частині основи та фундаментом, розташованим на 50см нижче кожного з кінців довгих сторін. Крім того, щоб уникнути проблем, слід проконсультуватися з інженером-будівельником для отримання рекомендацій з вищевказаних питань.

Структурна підтримка. При розміщенні трансформатора всередині або на даху будівлі необхідно враховувати можливості конструкції, оскільки трансформатор є концентрованим навантаженням. При будівництві нових будівель слід співпрацювати з інженерами-будівельниками, щоб розміщення трансформатора було включено до плану будівлі.

При встановленні трансформаторів у існуючих будівлях може знадобитися аналіз будівлі щодо можливості підтримки конструкції, оскільки вихідна інформація про конструкцію може бути недоступна. З конструктивної точки зору, як правило, доцільно розміщувати трансформатор якомога ближче до колони. Це може вимагати компромісу щодо довжини проводів, що йдуть до трансформатора та/або від нього.

У сейсмічних районах необхідно оцінити стійкість пристрою до перевертання, незалежно від того, розміщено воно зовні або в будівлі, оскільки трансформатор зазвичай має відносно високий центр тяжіння. Зазвичай потрібне бічне кріплення та/або додаткове міцне кріплення. Тому рекомендується звернутися за консультацією з цього питання до інженера, який знається на сейсмічних опорах та відповідних вимогах кодексу.

Для спрощення монтажу слід запросити у виробника спрощене креслення трансформатора. Вивчивши загальні монтажні та клемні розміри, можна спланувати встановлення з упорядкованим розташуванням з'єднань. Крім того, маючи цю інформацію, легше плануватиме облаштування майданчика.

Попередній огляд при отриманні трансформатора

При отриманні трансформатора його слід оглянути на предмет пошкоджень під час транспортування. Огляд слід проводити до зняття трансформатора із залізничного вагона або вантажівки, і якщо видно будь-які пошкодження або ознаки грубого поводження, слід негайно пред'явити претензію перевізнику та повідомити виробника. Після цього слід зняти кришки чи панелі та провести внутрішній огляд на предмет пошкоджень чи зміщення деталей, ослаблених чи порушених з'єднань, бруду чи сторонніх матеріалів, а також наявності води чи вологи. Якщо трансформатор переміщався або зберігався до встановлення, цей огляд слід повторити перед введенням трансформатора в експлуатацію.

Конструкція трансформаторів передбачає можливість підйому, домкратування та/або перекочування. Ці можливості залежать від ваги, розміру та механічної конфігурації пристрою. Розподіл ваги слід вивчити, оглянувши внутрішню частину корпусу трансформатора сухого типу. Якщо необхідно, слід використовувати опори, щоб корпус трансформатора не був роздавлений під час підйому пристрою.

Трансформатори з корпусами, що мають підйомні вуха, можна піднімати за допомогою відповідних строп або ланцюгів. У більших агрегатів передбачені кріплення для підйому за раму основи або за затискачі у верхній частині сердечника. Переконайтеся, що бригада такелажників має досвід підйому та переміщення важкого крихкого обладнання. Для підіймання з опорної рами може знадобитися використання розпірної планки, щоб уникнути пошкодження панелей корпусу. При підйомі блоків з верхніх затискачів осердя іноді потрібно зняти верхню кришку або частину кришки.

При переміщенні трансформатори слід тримати у вертикальному положенні. Не слід намагатися переміщати трансформатор у будь-якому іншому положенні. Якщо це неможливо, спершу слід зв'язатися з виробником, щоб розглянути інші варіанти. Будьте обережні при поводженні з трансформатором, щоб уникнути пошкодження обладнання та/або травмування персоналу.

Якщо трансформатор не можна підняти краном, його можна перемістити на санках або роликах. Будьте обережні, щоб не пошкодити основу і не перекинути її. При використанні роликів на трансформаторах без конструктивної основи слід використовувати санки, щоб розподілити навантаження на основу. Великі закриті пристрої з корпусами типу рами основи можна піддомкрачувати, використовуючи кути рами основи. Трансформатор слід піддомкрачувати рівномірно по всіх чотирьох кутах, щоб уникнути перекосу або перекидання.

План щодо запобігання забрудненню

Розробте процедуру інвентаризації всіх інструментів, обладнання та будь-яких інших предметів, що використовуються при огляді, збиранні та випробуванні трансформатора. Для обліку всіх предметів слід використовувати контрольний лист, а після завершення роботи необхідно перевірити, що ці предмети були належним чином враховані.

Виконання комутації

Приступаючи до виконання з'єднань між клемами трансформатора і вхідними та вихідними проводами, ретельно дотримуйтесь інструкцій, вказаних на заводській табличці або на схемі з'єднань. Перевірте правильність розташування та щільність прилягання всіх перемичок відгалужень. Після перших 30 днів експлуатації повторно затягніть усі болти кріплення кабелю. Перед початком робіт з підключення переконайтеся, що вжито всіх заходів безпеки. У разі потреби слід вжити заходів для належної підтримки вхідних/вихідних з'єднувальних кабелів, щоб унеможливити механічні навантаження на вводи та з'єднання трансформатора. Така напруга може призвести до розтріскування втулки або руйнування з'єднання.

Трансформатори зазвичай проектуються та будуються так, щоб забезпечити гарне електричне з'єднання за допомогою мідного або алюмінієвого кабелю. На алюмінієві висновки на заводі зазвичай наноситься захисне покриття або склад, що запобігає окисленню поверхні. Не слід видаляти це покриття з клем відгалужень та ліній. Крім того, під час використання алюмінієвих провідників обробіть їх захисним складом на клемах, як зазначено виробником.

Для деяких видів обладнання вимоги до моменту, що крутить, можуть відрізнятися від наведених в ГОСТ. Це особливо вірно, якщо для гайок/болтів використовується бронза чи матеріал іншого типу. Щоб уникнути проблем, необхідно дотримуватись інструкцій, наданих виробником трансформатора. Характеристики моменту, що крутить, іноді вказані на апаратурі. Після докладання належного моменту затягування слід почекати хвилину або близько того, а потім знову затягнути всі болти із зазначеним моментом.

Слід використовувати механічні або компресійні наконечники відповідного розміру. Ці наконечники повинні кріпитися до кабелів, як зазначено виробником наконечника чи кабелю. Такі закладення можна придбати у дистриб'юторів електроустаткування. Не встановлюйте шайби між наконечниками та шиною закладення, оскільки це створить додатковий опір і призведе до нагрівання та можливого руйнування з'єднання. І навпаки, якщо з'єднуєте алюмінієві наконечники з мідною шиною – використовуйте алюмінієві шайби.соединение алюминий медь

Деякі виробники трансформаторів рекомендують визначати розмір кабелю, виходячи зі значень амплітуди -125% від номіналу по заводській табличці. Під час розмови з інженерами-консультантами на цю тему ми з'ясували, що вони рекомендують вибирати розмір кабелю відповідно до паспортної потужності трансформатора. Вирішуйте самі: додаткова безпека та додаткові витрати або кабелі звичайного розміру. Яким би не був вибір, номінал ізоляції кабелю має бути адекватним для цієї установки. Кабелі, що прокладаються, повинні знаходитися якнайдалі від котушок і місць кріплення.

Контроль рівня шуму

Під час перевірки трансформатора рівень шуму слід враховувати, що це трансформатори, які перебувають під напругою, видають чутний шум. Хоча в трансформаторі немає рухомих частин, сердечник все ж таки генерує звук. У присутності магнітного поля сталеві листи сердечника подовжуються та стискуються. Ці періодичні механічні рухи створюють звукові коливання з основною частотою 120 Гц та гармоніками, похідними від цієї основної частоти.

Розташування трансформатора залежить від того, наскільки помітним буде рівень його шуму. Наприклад, якщо трансформатор встановлений у тихому приміщенні, буде помітний певний гул. Якщо трансформатор встановлений серед іншого обладнання, наприклад двигуни, насоси або компресори, гул залишиться непоміченим. У деяких випадках потрібен знижений рівень шуму, наприклад, при встановленні великого агрегату в комерційній будівлі, де поряд з ним працюють люди. Іноді потрібне встановлення будь-якого способу придушення шуму. Це слід враховувати під час планування встановлення пристрою.

Часто розташування і спосіб розміщення трансформатора мають великий вплив на звук, що сприймається, так само як і фактична кількість генерованих децибел. Розміщення пристрою в кінці довгої, вузької кімнати або в кутку кімнати може викликати ефект мегафону та посилити звук трансформатора. Якщо встановити пристрій на платформу, маса якої менша за масу трансформатора, то платформа буде резонатором, як корпус скрипки. Навіть установка пристрою на відстані, точно кратному довжині хвилі 120 Гц, від твердої поверхні, що відбиває, може посилити звукові хвилі, в результаті чого трансформатор здаватиметься голосніше, ніж він є насправді. Слід враховувати ці міркування, також використовувати звукопоглинаючі матеріали на стінках (для низькочастотного звуку) і віброізолюючі прокладки під пристроєм.

Трансформатор вміщує мінімальний рівень шуму. З'єднання первинних і вторинних висновків виконані за допомогою гнучких роз'ємів, повинні бути ослаблені всі транзитні болти і скоби транспортувальні, щоб пристрій плавало на гумових ізоляційних прокладках і затягнуті всі кріплення корпусу, щоб панелі не вібрували.

Деякі виробники в галузі мають великі дані про звуки, що їх видають трансформаторами, і зазвичай вони можуть досить точно визначити рівень шуму для конкретної конструкції. Однак слід враховувати, що трансформатори, що обслуговують великі гармонічні навантаження, можуть робити вищий рівень шуму.

Існують стандарти NEMA на звук трансформаторів, і в залежності від номінальної потужності пристрою, звук, що їм виробляється, повинен бути нижче певного рівня децибел. Звичайний рівень шуму для трансформаторів з рідким заповненням становить від 40 дБ до 60 дБ для пристроїв потужністю менше 500 кВА до 75 дБ для пристроїв потужністю від 4000 кВА до 5000 кВА; пристроїв потужністю від 8000 кВА до 10000 кВА.

У трансформаторів сухого типу рівні шуму дещо вищі. Рівні шуму, пов'язані з певними номіналами потужностей, залежать від типу трансформатора та виробника.

Переконайтеся, що трансформатор заземлений

Заземлення необхідно для зняття статичного заряду, який може накопичуватися, а також для захисту від випадкового контакту обмоток трансформатора з осердям або корпусом (або баком для мокрих типів).

Перед подачею напруги на трансформатор необхідно переконатися, що бак для трансформаторів мокрого типу або корпус та сердечник у зборі для трансформаторів сухого типу надійно та адекватно заземлені. Трансформатор слід заземлити та перевірити заземлення нейтралі відповідно до ГОСТу

Зверніть увагу, що у трансформаторів середньої напруги вторинна нейтраль іноді заземлюється через опір.

Остаточна перевірка та випробування

Після розміщення трансформатора на постійному майданчику необхідно провести ретельну перевірку, перш ніж завершувати монтаж і подавати напругу на пристрій. Перед подачею напруги дуже важливо попередити весь персонал, що встановлює трансформатор, про те, що всередині корпусу трансформатора, а також у всіх точках підключення буде присутня смертельна напруга. Монтаж проводів повинен виконуватися лише персоналом, який має кваліфікацію та досвід роботи з високовольтним обладнанням. Персонал повинен бути проінструктований про те, що у разі необхідності проведення будь-яких робіт з обслуговування пристрою, лінії, що живлять трансформатор, повинні бути відкриті і на них повинні бути накладені відповідні запобіжні замки та бирки.

Необхідно провести ретельний огляд, щоб переконатися, що всі електричні з'єднання були виконані правильно і між обмотками низької і високої напруги існує правильне співвідношення. Для цього випробування необхідно подати низьку напругу (240 або 480 В) на високовольтну обмотку і виміряти потужність на низьковольтній обмотці. Однак для низьковольтних трансформаторів (600 і нижче) це недоцільно. І тут для вимірювання коефіцієнта трансформації слід використовувати індикатор коефіцієнта трансформації.

Будь-які ланцюги управління, якщо є, повинні бути перевірені, щоб переконатися, що вони працюють правильно. До них відноситься робота вентиляторів, двигунів, теплових реле та інших допоміжних пристроїв. Правильне обертання вентиляторів має бути перевірене візуально, а також шляхом перевірки індикаторних лампочок, якщо вони встановлені. Також слід організувати однохвилинну перевірку опору ізоляції ланцюгів керування напругою 1200 В. Але будьте обережні: Перш ніж подавати таку напругу, звіртеся з інструкціями виробника. Деякі мікропроцесорні електронні пристрої можуть не витримати такої напруги.

Відповідно до стандартів трансформатори поставляються з високовольтними та низьковольтними обмотками, підключеними до найбільшої номінальної напруги (за винятком трансформаторів, що мають відводи вище номінальної напруги, у цьому випадку вони поставляються підключеними до номінальної напруги). Необхідно звірити внутрішні з'єднання зі схемою на заводській табличці, щоб переконатися, що вони підходять для застосування. Також слід перевірити налаштування відгалужувача на відповідну напругу.

Усі обмотки мають бути перевірені на цілісність. Слід організувати перевірку опору ізоляції, щоб переконатися, що жодна обмотка не заземлена.

Проведення такого випробування буде корисним для майбутніх порівняльних цілей, а також визначення придатності трансформатора для включення в мережу або проведення випробування високим потенціалом.

Важливо, щоб ви мали уявлення про гарантію виробника. Ряд виробників вимагають, щоб випробування опору ізоляції успішно завершено до введення трансформатора в експлуатацію, щоб гарантія була дійсною. Деякі виробники вимагають, щоб показання мегомметра та дата подачі напруги були надіслані ним протягом певного часу після введення трансформатора в експлуатацію, щоб гарантія була дійсною. Випробування опору ізоляції повинне проводитися безпосередньо перед подачею напруги на трансформатор або початком діелектричних випробувань.

При паралельній роботі трансформаторів необхідно бути обережними.

При встановленні трансформаторів для паралельної роботи їх номінальна напруга, імпеданси та коефіцієнти трансформації в ідеалі повинні бути однаковими, а їх фазові співвідношення ідентичними. Якщо ці параметри відрізняються, то контур ланцюга між цими пристроями існуватиме циркуляційний струм. Різниця в імпедансі не повинна перевищувати 7,51 TP2T. Чим більша різниця в цих параметрах, тим більша величина циркулюючого струму. У разі вибору трансформатора для паралельної роботи з існуючими пристроями всі ці параметри слід обговорити з виробником трансформатора.

Подання навантаження

Перед включенням 3-фазного трансформатора в мережу необхідно провести контроль напруги та струмів на стороні низької напруги. Потім, не підключаючи навантаження, подайте напругу трансформатора. Значення напруг (лінія-земля та лінія-лінія) має бути дуже схожою. Якщо це не так, знеструмте трансформатор і зв'яжіться з виробником, перш ніж продовжувати роботу.

Потім підключіть навантаження та увімкніть трансформатор. Спостерігаючи за напругою та струмом, поступово збільшуйте навантаження ступінчастим чи поступовим способом до досягнення повного навантаження. Якщо ви не можете поступово збільшувати навантаження, можна застосувати повне навантаження. Напруга та струм повинні змінюватися однаково. Якщо цього не відбувається, знеструмте трансформатор та зв'яжіться з виробником.

Максимальне безперервне навантаження, яке може витримати трансформатор, вказано на заводській табличці. Однак спеціально розроблений пристрій може мати специфічні можливості навантаження, які не вказані на заводській табличці. Якщо у вас є сумніви щодо здатності навантаження пристрою, зв'яжіться з виробником.

испытание трансформатора

Регулювання для правильного налаштування висновків.

Після встановлення необхідно перевірити вихідну напругу трансформатора. Це слід робити в безпечному місці поруч із навантаженням або на ньому. Ніколи не намагайтеся перевірити вихідну напругу на трансформаторі. Всередині корпусу трансформатора буде присутня небезпечна висока напруга.

При зміні відгалужень необхідно виконати однакові зміни для всіх фаз. Зверніться до заводської табличці трансформатора для отримання інформації про те, який відгалужувач повинен використовуватися для корекції надвисокої або наднизької вхідної напруги. Таке ж коригування має бути виконане для компенсації падіння напруги на виході через довгі кабелі. Якщо напруга на стороні навантаження низька, для підвищення напруги навантаження слід використовувати відгалуження нижче 100% напруги. Якщо напруга на стороні навантаження висока, для зниження напруги навантаження слід використовувати відгалуження вище 100% напруги.

Залишайте коментарі та ваші зауваження. Найближчим часом вийде продовження статті.

До списку статей



Використання тороїдальних трансформаторів у медичних пристроях

Тороїдальні трансформатори ідеально підходять для електричної ізоляції в медичному обладнанні, оскільки вони компактні, при необхідності можуть бути повністю герметизовані і мають низькі поля розсіювання, що знижує можливість виникнення електромагнітних перешкод.

Ізоляція означає фізичний та електричний поділ двох частин ланцюга, які можуть взаємодіяти. Ізоляція досягається за рахунок використання електромагнітного поля між двома ланцюгами. Щоб ізоляція була надійною для використання у медичному обладнанні, повинні виконуватись два правила: високо інтегровані ізоляційні компоненти та безпечний ізоляційний бар'єр. Наприклад, ізолятором може бути шматок пластику, зазор у друкованій платі або повітряний зазор.

Три найбільш часто використовувані методи ізоляції - це оптопари (світло), трансформатори (магнітний потік) та ємнісні з'єднувачі (електричне поле).

Ізоляція забезпечує кілька переваг безпеки у медичному обладнанні:

  • Вона розриває контури заземлення
  • Покращує відхилення напруги синфазного струму
  • Вона дозволяє двом частинам ланцюга перебувати на різних рівнях напруги, що означає, що одна сторона може бути безпечною, тоді як інша знаходиться на небезпечному рівні напруги. У рамках даного обговорення ми зосередимося на використання трансформаторів як метод електричної ізоляції медичного обладнання.

Огляд трансформаторів

Трансформатор - це електричний пристрій, який передає енергію між двома або більше контурами за допомогою електромагнітної індукції. Зазвичай трансформатори використовуються підвищення або зниження напруги змінного струму в електроенергетиці. Це досягається шляхом пропускання змінного струму через первинну обмотку для створення магнітного потоку в осерді трансформатора. Цей потік потім індукує напругу у вторинній обмотці трансформатора. Залежно від співвідношення первинної та вторинної обмоток вихідна напруга трансформатора може бути збільшена або зменшена.

Для більшості трансформаторів, призначених для використання в будинках та офісах, використовується один з двох типів трансформаторів: набірний сердечник Ш-подібний (EI) або тороїдальний сердечник.

Медицинский трансформатор

Конструкція трансформатора Ш-подібної конструкції

У конструкції EI відповідні компоненти «E» та «I» штампуються з листів тонкої зернистої електротехнічної сталі, які потім складаються в стопку для створення сердечника. Первинна та вторинна обмотки намотуються на шпулі. Декілька шпулів поміщаються на шпинделі і обертаються для накладання обмоток.

Цей метод використання шпулі дозволяє автоматизувати процес, що скорочує час виготовлення, а також забезпечує ізоляцію між обмотками та сердечником. Ламінати сердечника EI укладаються всередину шпулі для замикання магнітопроводу трансформатора.

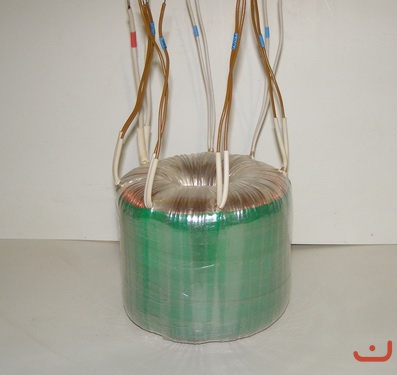

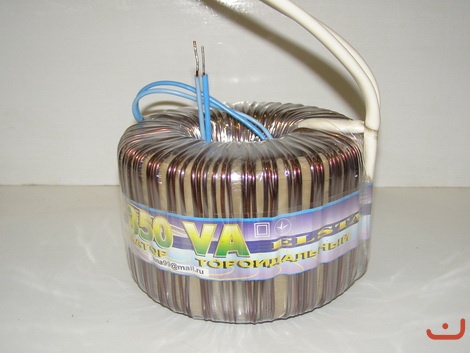

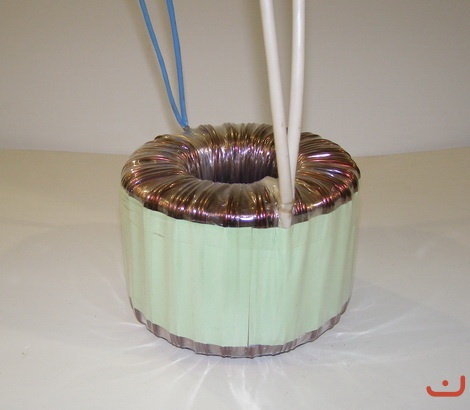

Конструкція тороїдального трансформатора

Тороїдальний сердечник виготовляється з безперервної смуги кремнієвої сталі, яка намотується подібно до тугої годинної пружини. Кінці прихоплюються невеликими точковими зварними швами, щоб запобігти розмотування намотаної сталі. Серце ізолюється епоксидним покриттям або набором ковпачків або кількома витками ізоляційної плівки.

Обмотки трансформатора накладаються безпосередньо на сам сердечник. Для ізоляції обмоток потрібна додаткова ізоляція.

Оскільки обмотки мають бути намотані через центральний отвір сердечника. А сам сердечник є цілісним, шпулі не можуть бути використані в тороїдальних трансформаторах. Це робить виробництво тороїдальних трансформаторів більш трудомістким.

Якщо тороїдальні трансформатори більш трудомісткі та не піддаються автоматизації, чому вони використовуються? Відповідь криється у продуктивності.

Безперервна смуга сталі, що використовується в сердечнику, дозволяє трансформатору бути меншою, легшою, ефективнішою і тихішою, ніж EI-ламінат. Ці якості дуже бажані для медичного електроустаткування (і багатьох інших застосувань) та виправдовують додаткові витрати.

Таким чином:

Тороїдальні трансформатори ідеально підходять для електричної ізоляції медичного обладнання, оскільки вони є компактними і при необхідності можуть бути повністю герметизовані. Вони також мають низький рівень паразитних полів і тому менш схильні викликати електромагнітні перешкоди, що випромінюються.

.намотка автотрансформатора



Конструкція ізоляційного трансформатора медичного класу

Роздільні трансформатори медичного класу призначені для ізоляції пацієнта та оператора від ураження електричним струмом та захисту обладнання від стрибків напруги або несправних компонентів.

Для забезпечення безпеки пацієнта в лікарнях все діагностичне або терапевтичне медичне обладнання (медичні електроприлади та немедичні електроприлади в оточенні пацієнта та зонах медичного призначення) має бути повністю ізольовано від лінії живлення за допомогою посиленої ізоляції. Повну безпеку пацієнта/оператора забезпечують ізолюючі трансформатори медичного класу з низьким струмом витоку (IEC 60601-1 медичне електрообладнання).

Трансформатори медичного класу призначені для ізоляції пацієнта та оператора від ураження електричним струмом та для захисту обладнання від стрибків напруги або несправних компонентів.

Трансформатори медичного класу також суворо відповідають таким вимогам:

  • Максимальні значення струму витоку на землю, пацієнта чи корпус;
  • Відповідність гармонізованому стандарту IEC 60601;
  • Мінімальні значення витоку та повітряного зазору;
  • робота при підвищених температурах та навантаженнях;
