Трехфазные силовые трансформаторы — изготовление и продажа до 100кВА

{"autoplay":"true","autoplay_speed":"3000","speed":"300","arrows":"true","dots":"true","rtl":"false"}

Трехфазные трансформаторы используются в быту и электротехнической промышленности для изменения значений трехфазного напряжения  и тока. Трехфазная сеть — наиболее распространенный способ производства, передачи и использования электроэнергии.

Существует несколько типов подключения трехфазных трансформаторов при которых значения токов и напряжения вычисляются по разному.

 Заказать трехфазный трансформатор
(099)9029485, (098)0251919

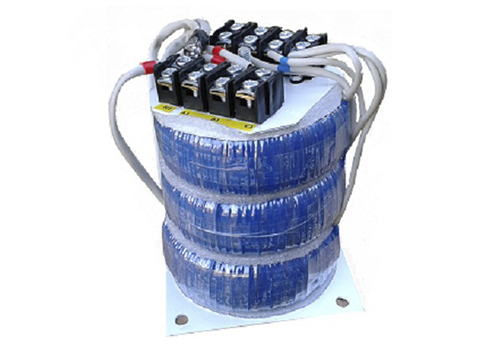

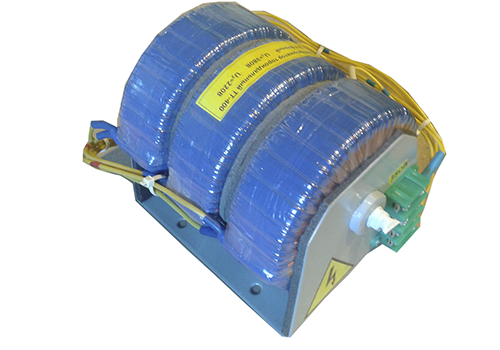

   Мы производим трехфазные трансформаторы тороидальной конструкции (кольцевой магнитопровод из высококачественной трансформаторной стали,на который рядно намотаны обмотки из медного эмальпровода). Трехфазный трансформатор представляет из себя блок из трех однофазных трансформаторов,собранных на одном конструктиве.Такая конструкция имеет ряд преимуществ:

  • позволяет разместить трансформаторы компактно в виде одного блока;
  • в случае больших мощностей (от 5кВА/секция и больше) позволяет легко обеспечить переноску и монтаж всей конструкции по элементам одним человеком;

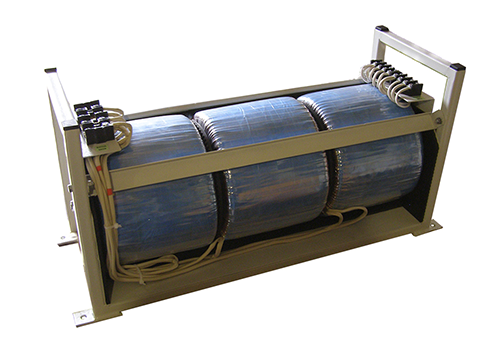

  • в случае изменения компоновки блок может быть разобран и трансформаторы могут быть установлены либо в одной плоскости либо как-то иначе по желанию заказчика,что никак  не сказывается на выходных параметрах (это преимущество недостижимо при использовании громоздких и тяжелых  трансформаторов Ш-образной конструкции);

 Внимание!  Мы изготавливаем трансформаторы как поэлементно (набор однофазных трансформаторов), так и в конструктиве и в металлическом корпусе.

 Различный результат по напряжению и току на выходе достигается использованием разных схем подключения. Обмотки отдельных фаз трехфазного трансформатора, как первичные, так и вторичные, могут быть соединены между собою обе треугольником или звездой, или же одна — треугольником,  другая-звездой. В первом случае получаются трансформаторы с одинаковым соединением обмоток, во втором — со смешанным соединением. При соединении обмоток звездой необходимо связать или все концы обмоток или все начала. При соединении треугольником необходимо связать начало одной обмотки с концом другой и т. д.

 Нетрудно убедиться в том, что при таком соединении обмоток магнитные потоки будут  складываться правильно. Вторичные обмотки соединяются между собою совершенно так же, как и при трансформировании тремя  однофазными трансформаторами, т. е. так, чтобы они давали симметричную трехфазную систему.
    Следует заметить, что трехфазные трансформаторы строятся обычно для какого либо определенного соединения первичных и вторичных  обмоток, и потому работа их при другом соединении будет протекать ненормально. Если, например, у  трансформатора, нормально работающего с первичной обмоткой, соединенной звездой, переключить эту обмотку  на треугольник, то при неизменном напряжении сети магнитный поток каждой фазы увеличится в З1\2 раза, так как  к фазам будет подведено линейное напряжение.

При таком значительном увеличении потока заметно повысится сопротивление магнитной цепи (вследствие увеличения ее насыщенности) и возрастет сила намагничивающего  тока. С потоком возрастут также потери на гистерезис и на токи Фуко,вследствие чего железо сердечника быстро  нагреется. В таких условиях работа трансформатора возможна только при пониженной нагрузке.  Если обмотки, рассчитанные на соединение треугольником,будут соединены звездой, то при нормальной нагрузке через обмотку пойдет ток в З1\2раз больше, чем при соединении треугольником, благодаря чему она может чрезмерно нагреться. При замене соединения обмоток звездою эквивалентным соединением треугольником необходимо повысить сопротивление звезды в три раза и фазный ток в 31\2раз.
