Трансформатор ОСМ

Q: Для чего применяют трансформаторы ОСМ?

ОСМ используют для понижения/повышения напряжения, гальванической развязки и питания автоматики: станки, КИПиА, освещение, электромагниты, нагрев, лабораторные стенды и т. п.

Q: ОСМ работает на 60 Гц?

Да, 50/60 Гц. Для пограничных режимов закладывайте запас по мощности.

Q: Как подобрать ОСМ для станка?

Суммируйте мощности/токи цепей, учтите пусковые токи и добавьте 30–50 % запаса. При частых пусках сообщите нам — подберём схему и номинал.

Q: Подходит ли ОСМ для освещения?

Да, для 12/24/36/42/110 В. Учитывайте суммарную мощность и пусковые токи драйверов/ламп. При необходимости используйте экранирующую обмотку.

Q: Можно ли питать электронику с импульсными БП от ОСМ?

Можно, с запасом по мощности на пуски; для помехоустойчивости — экранирующая обмотка.

Q: Чем отличается ОСМ-1 (вертикальная) от горизонтальной?

Вертикальная компактна по пятну; горизонтальная ниже по высоте. Выбор зависит от габаритов места монтажа.

{"autoplay":"true","autoplay_speed":"3000","speed":"300","arrows":"true","dots":"true","rtl":"false"}

Трансформаторы серии ОСМ (однофазные, сухие, многоцелевого назначения) мощностью 0,063…30кВА напряжением первичной обмотки от 115 до 660 В, вторичных обмоток от 12 до 260 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики, выпрямителей.

Заказать Заказать

Нужен трансформатор ОСМ (50/60 Гц)? Позвоните — быстро уточним ТЗ и цену.

Позвонить 099 902 94 85 Позвонить 098 025 19 19 WhatsApp Viber

Работаем по Украине и за её пределами · Гарантия · Быстрый расчёт

Быстрый подбор однофазного трансформатора ОСМ

Входное напряжение, В

Частота, Гц

Выходное напряжение, В

Исполнение

Метод расчёта

По мощности По токам

Мощность нагрузки, ВА

Запас по мощности (×)

Количество, шт.

Расчётная мощность нагрузки: 0 ВА

Рекомендуемая номинальная мощность (с запасом): 0 ВА

Режим: по мощности

В Viber

Email: polsarua@gmail.com · Viber: +38 (097) 150-61-94

Как с вами связаться

О трансформаторах ОСМ

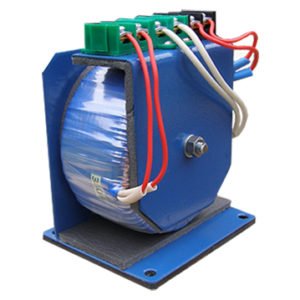

ОСМ — однофазные силовые трансформаторы для питания цепей управления, сигнализации и нагрузки общего назначения. Доступны вертикальные (ОСМ-1) и горизонтальные исполнения, 50/60 Гц. Обмотки — медный эмаль-провод. Возможны экранирующие обмотки, термопредохранители, и повышенные степени защиты.

Преимущества наших изделий

Чистое напряжение и низкие потери на ХХ за счёт качественных сердечников.
Надёжная изоляция — класс и испытательное напряжение по ТЗ.
Гибкая компоновка — клеммники/выводы, крепёжные пластины, виброгасящие элементы.
Производство под заказ — под ваши габаритные ограничения и климатическое исполнение.

Схемы подключения

Обычное питание 220→24 В

L ──(primary)──┐
             │   ОСМ   ┌── (secondary) ── +24V
N ───────────┘         └──────────────── 0V
PE ───────── корпус (заземление)

220→110 В с экраном

L ── первичка ──┐
               │  [ЭКРАН] ├─ вторичка ── 110V
N ─────────────┘          └───────────── 0V
Экран → PE (корпус/земля)

Опции и комплектация

Класс изоляции: B / F / H — по требованиям.
Исполнение: вертикальная ОСМ-1 или горизонтальная ОСМ; открытое, в кожухе, IP20–IP54.
Выводы: гибкие провода требуемой длины, клеммные колодки, кабель-вводы.
Электрическая часть: экран между обмотками, отводы на несколько напряжений, термопредохранители/термодатчики.
Охлаждение: естественное или принудительное (вентилятор), перфорация корпуса.
Крепёж: лапы/уголки/плита, виброопоры, исполнение под DIN-рейку (до 1000 ВА).
Окраска: по каталогу RAL (базовый — светло-серый).
Документация: паспорт, схема подключения, протокол испытаний по запросу.

Нужно нестандартное напряжение, несколько выходов или особые габариты? Укажите это в заявке — спроектируем по вашему ТЗ.

Частые вопросы

Для чего применяют трансформаторы ОСМ?

ОСМ работает на 60 Гц?

Как подобрать ОСМ для станка?

Подходит ли ОСМ для освещения?

Можно ли питать электронику с импульсными БП от ОСМ?

Чем отличается ОСМ-1 (вертикальная) от горизонтальной?

Трансформаторы предназначены для эксплуатации в закрытых помещениях при следующих условиях:

температура окружающей среды от —45°С до +40°С;
среднемесячное значение относительной влажности воздуха 80% (+20°С);
высота над уровнем моря до 1000 метров.

При эксплуатации трансформаторов на высоте над уровнем моря более 1000 м (но не выше 3000 м) должна быть снижена номинальная мощность и ограничено номинальное напряжение первичной обмотки.

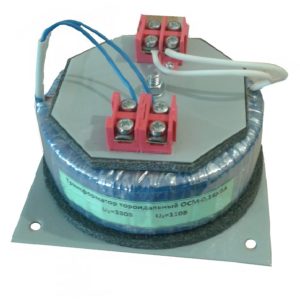

Трансформаторы выполнены на тороидальном магнитопроводе из холоднокатаной электротехнической стали.

Катушки трансформаторов выполнены из медного провода с теплостойкой изоляцией.

По требованию заказчика трансформаторы могут поставляться с любым сочетанием напряжений.

Больше фото смотрите здесь

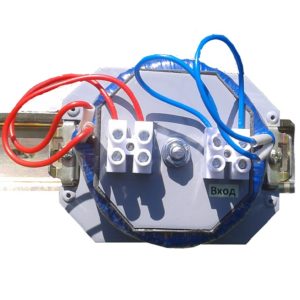

Также изготовим трансформатор тороидальный для крепления на дин-рейку (до100ВА).

Тип	Номинальная мощность, кВА	Номинальное напряжение первичной обмотки, В	Номинальное напряжение вторичной обмотки, В (при холостом ходе)	Масса, кг
ОСМ-0,063	0,063	110; 220; 380; 660	12; 14; 24; 29; 42; 56; 110; 130; 220; 260	1,4
ОСМ-0,1	0,1	110; 220; 380; 660	12; 14; 24; 29; 42; 56; 110; 130; 220; 260	1,5
ОСМ-0,16	0,16	110; 220; 380; 660	12; 14; 24; 29; 42; 56; 110; 130; 220; 260	1,9
ОСМ-0,25	0,25	110; 220; 380; 660	12; 14; 24; 29; 42; 56; 110; 130; 220; 260	3,0
ОСМ-0,4	0,4	110; 220; 380; 660	12; 14; 24; 29; 42; 56; 110; 130; 220; 260	5,5
ОСМ-0,63	0,63	110; 220; 380; 660	12; 14; 24; 29; 42; 56; 110; 130; 220; 260	6,2
ОСМ-1,0	1.0	110; 220; 380; 660	36; 42; 110; 130; 220	8,0
ОСМ-1,0	1,0	110; 220; 380; 660	12; 14; 24	8,0
ОСМ-1,6	1,6	110; 220; 380; 660	5: 12: 14:24;29: 36: 42: 56: 110: 130: 220: 260	уточн.
ОСМ-2,5	2,5	110; 220; 380; 660	5: 12: 14:24;29: 36: 42: 56: 110: 130:220: 260	уточн.
ОСМ-3,0	3,0	110; 220; 380; 660	5: 12: 14:24;29: 36: 42: 56: 110: 130:220: 260	уточн.
ОСМ-4,0	4,0	110; 220; 380; 660	5: 12: 14:24;29: 36: 42: 56: 110: 130:220: 260	уточн.
