Трансформатор в корпусе
Медицинские изолирующие трансформаторы: компактные блоки питания с гальванической развязкой и цифровой индикацией для медицинского оборудования.
Мы можем изготовить по требованию заказчика тороидальный трансформатор в металлическом корпусе (в шкафу) мощностью от 30ВА до 200кВА.
Нужен трансформатор в металлическом корпусе — от 30 ВА до 200 кВА?
Позвонить 098 025 19 19 Позвонить 099 902 94 85 WhatsApp ViberПодбор под задачу · Гарантия · Быстрый расчёт
Трансформаторы в корпусе: одно- и трёхфазные
Производим и комплектуем трансформаторы в шкафах/корпусах для помещений и улицы: NEMA 1/3R/4/4X/12 или IP20–IP55, естественное/принудительное охлаждение, розетка/клеммник, автоматы, PG-вводы, фильтры, вентиляция. Решаем задачи питания электроники, станков, освещения, приводов (50/60 Гц).
Конфигуратор-калькулятор
Заполните исходные данные — мы рассчитаем номинал, предложим класс корпуса (NEMA/IP), вентиляцию и соберём ТЗ.
Запросить цену
Нажимая «Отправить», вы соглашаетесь на обработку персональных данных.
Трансформатор в корпусе — быстро, под задачу и с гарантией
Нужен надежный трансформатор в корпусе для электроники, станков или освещения? Проектируем и поставляем 1-ф и 3-ф трансформаторы в металлических шкафах под среду эксплуатации: IP20–IP55 или NEMA 1/3R/4/4X/12, 50/60 Гц, мощность от 30 ВА до 200 кВА (выше — по запросу). Понижающие, изоляционные (с гальванической развязкой), согласующие — с розеткой или клеммниками, естественное или принудительное охлаждение.
- Защита и ресурс: корпус от пыли/влаги/снега, безопасный доступ, тише работа, меньше простоев.
- Корректная среда: внутри — NEMA 1 / IP20–23; улица — NEMA 3R / IP23–54; мойка — NEMA 4/4X / IP55; цех с пылью — NEMA 12.
- Точная адаптация: учитываем пусковые токи и гармоники по требованиюзаказчика, обеспечиваем вентиляцию и зазоры, выбираем материал корпуса (сталь/нерж.).
- Опции: автоматы и предохранители, экраны, термодатчики, вентиляторы с термостатом, кабель-вводы PG, индикаторы, порошковая покраска RAL, антивандальное исполнение.
- Документы: паспорт, протоколы испытаний, гарантия. Помогаем с подключением.
Как заказать: укажите вход/выход (линейное для 3-ф), мощность или токи, требования к IP/NEMA, монтаж (стена/пол) и опции — мы рассчитаем номинал, подберём корпус и пришлём цену со сроками. Оставьте заявку — вернёмся с предложением сегодня.
Материалы и комплектация
- Сердечник: шихт. электросталь тороидальной конструкции (низкий шум, компактность).
- Обмотки: медь; экраны по ТЗ.
- Охлаждение: естественное (AN) или принудительное (вентиляторы, датчики).
- Корпуса: сталь с порошковой покраской; нерж. сталь (для 4X/корроз. сред).
- Степени защиты: NEMA 1/3R/4/4X/12 или IP20–IP55.
- Ввод/вывод: клеммники, PG/кабель-вводы, розетка (младшие мощности).
- Защита: автоматы/предохранители по первичке/вторичке, термодатчики.
- Документы: паспорт, протоколы испытаний, гарантия.
50/60 ГцIP до 55 / NEMA до 4X Стена / полПокраска по RAL
IP и NEMA — кратко
IP20: защита от прикосновения/крупных частиц (помещения) IP23: +защита от капель/дождя под углом (помещения, козырёк) IP31/32: усиленная защита от твердых частиц/вертикальных капель IP54/55: пыль ограниченно/полностью, брызги/струи — улица/мойка
NEMA 1: помещения (пыль умеренная) NEMA 3R: улица/дождь/снег NEMA 4: пыль + струи воды (мойки) NEMA 4X: как 4, но коррозионностойкий (нерж. сталь) NEMA 12: пыль/масляный туман (цех)
Корпус подбираем под среду: внутри — NEMA 1 / IP20–23; улица — NEMA 3R / IP23–54; мойка — NEMA 4/4X / IP55; корроз. среда — 4X (нерж.).
FAQ
Как рассчитать нужный номинал?▾
По мощности: S≈P/(η·cosφ). По токам: S≈UL·IL (1-ф) или S≈√3·UL·IL (3-ф). Закладываем запас 20–35% под пуски/небаланс.
Какой корпус выбрать: NEMA или IP?▾
Обе системы описывают защиту оболочки. Для помещений подойдёт NEMA 1 / IP20–23; для улицы — 3R / IP23–54; для мойки/струй — 4 или 4X / IP55; для пыли/масляного тумана — 12. Мы подберём по вашей среде.
Нужна ли вентиляция и зазоры?▾
Да. Оставляйте свободные вентиляционные проёмы и зазор вокруг шкафа (ориентир ≥150 мм сверху и не менее 150 мм по сторонам). Для пыли добавляем фильтры, при высокой нагрузке — вентиляторы с термостатом.
Можно 60 Гц и нестандартные напряжения?▾
Да. Рассчитываем под 50/60 Гц, 1-ф и 3-ф сетки (208/480/600 В и др.), подберём клеммники/розетку/ступени.
Чем тороид лучше Ш-образного?▾
Ниже потери холостого хода и шум, компактнее при той же мощности. Нюанс — выше пусковые токи, поэтому закладываем защиту/мягкий пуск.
Какие опции доступны?▾
Автоматы/предохранители, индикаторы, фильтры, вентиляторы, термодатчики, PG-вводы/кабельные сальники, клеммники, сетевой шнур, розетки различных стандартов, цвет RAL, антивандальное исполнение.
Что входит в поставку и гарантии?▾
Собранный корпус, трансформатор(ы), крепёж, вводы/клеммники, документация и протоколы испытаний, гарантия. По запросу — паспорт со схемой подключения и табличкой под ваш проект.
Какие данные нужны для точного расчёта?▾
Uвх/Uвых, 1-ф/3-ф, мощность и cosφ или токи, среда (пыль/улица/мойка/коррозия), монтаж (стена/пол), IP/NEMA, габариты/цвет, требования к розеткам/клеммникам, защите и охлаждению.

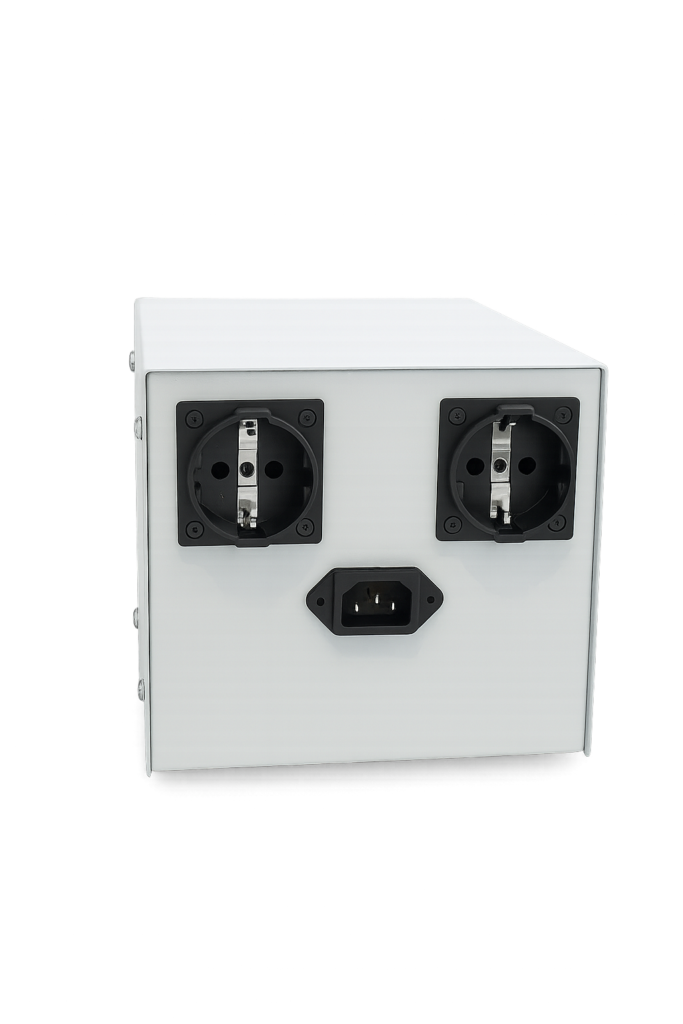

1.Трансформатор в металлическом корпусе от 30ВА до 450ВА.
В комплект входит: металлический корпус, тороидальный трансформатор необходимой мощности, крепление, кнопка включения-выключения с подсветкой, сетевой шнур 1,5м с евровилкой, переход PG (для защиты кабеля от повреждения ), евророзетка. По требованию заказчика блок может вместо розетки комплектоваться клеммной колодкой (оговаривается отдельно). Также в комплект поставки может быть включен адаптер для подключения вилок американского стандарта к блоку (оговаривается отдельно).

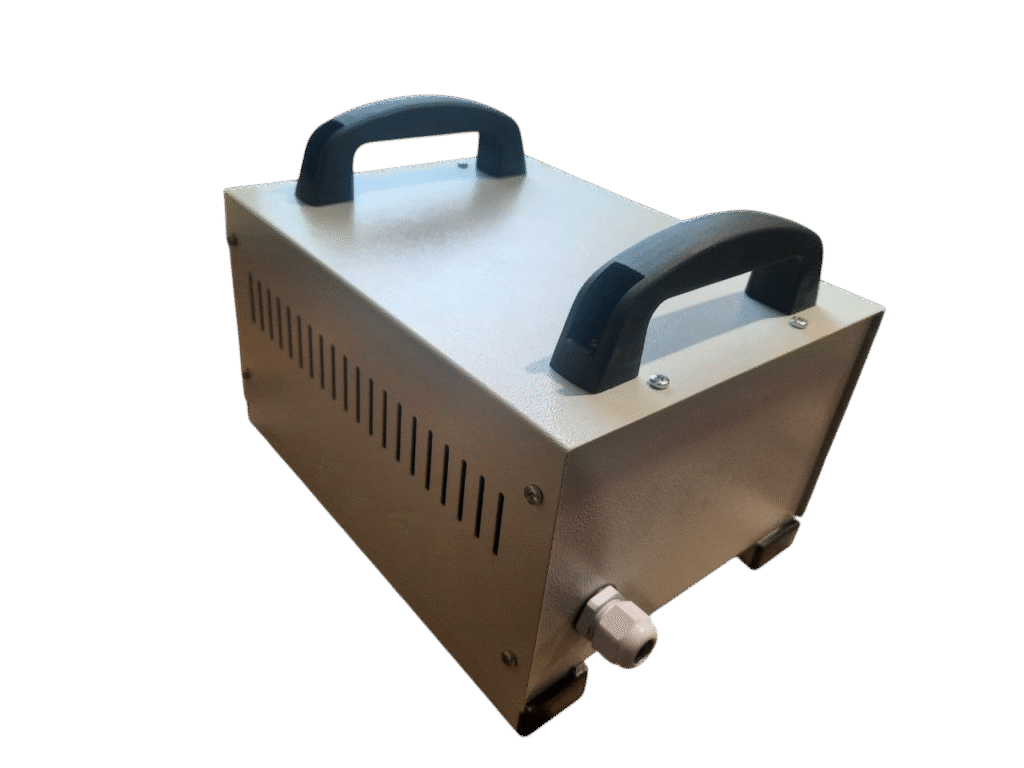

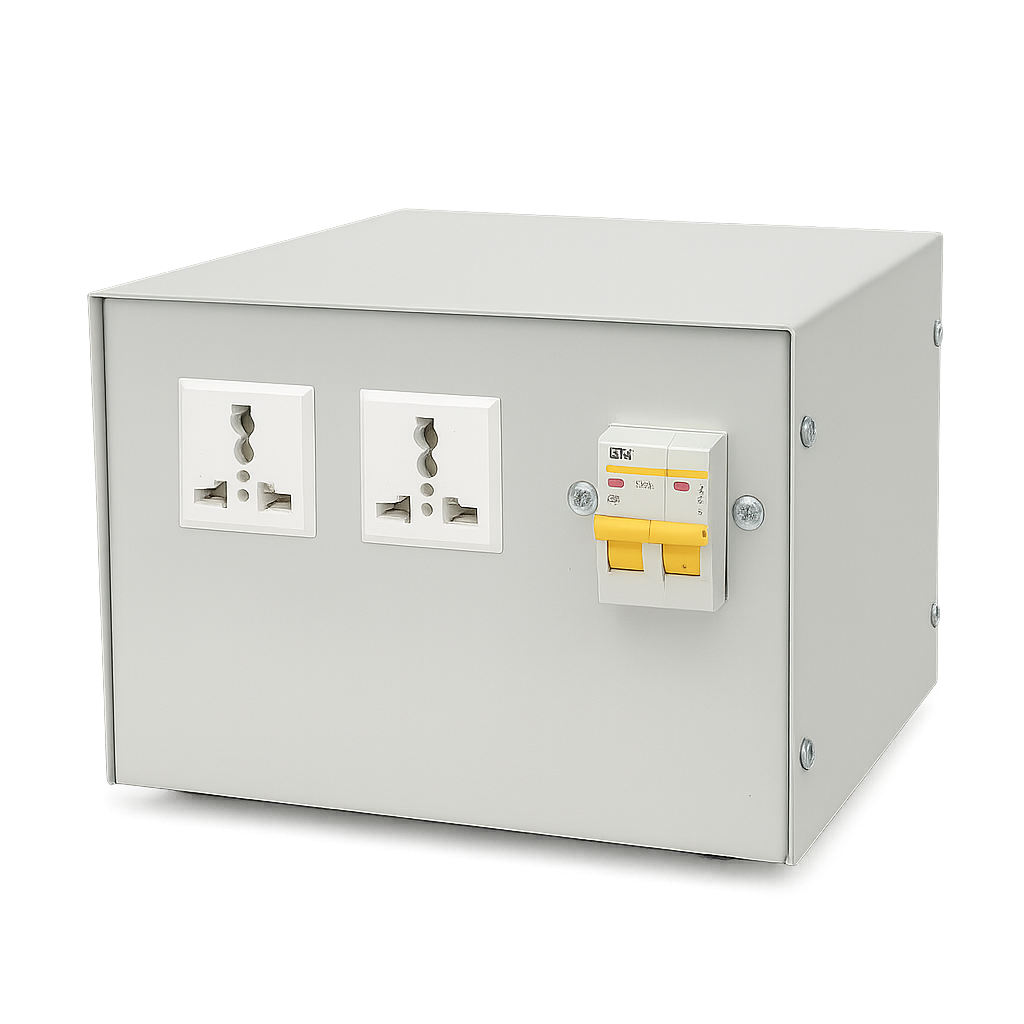

2. Трансформатор в металлическом корпусе от 500ВА до 1,5кВА.
В комплект входит:металлический корпус, тороидальный трансформатор необходимой мощности,крепление, кнопка включения-выключения с подсветкой, сетевой шнур 1,5м с евровилкой, переход PG, евророзетка. По требованию заказчика блок может вместо розетки комплектоваться клеммной колодкой(оговаривается отдельно). Также в комплект поставки может быть включен адаптер для подключения вилок американского стандарта к блоку (оговаривается отдельно).

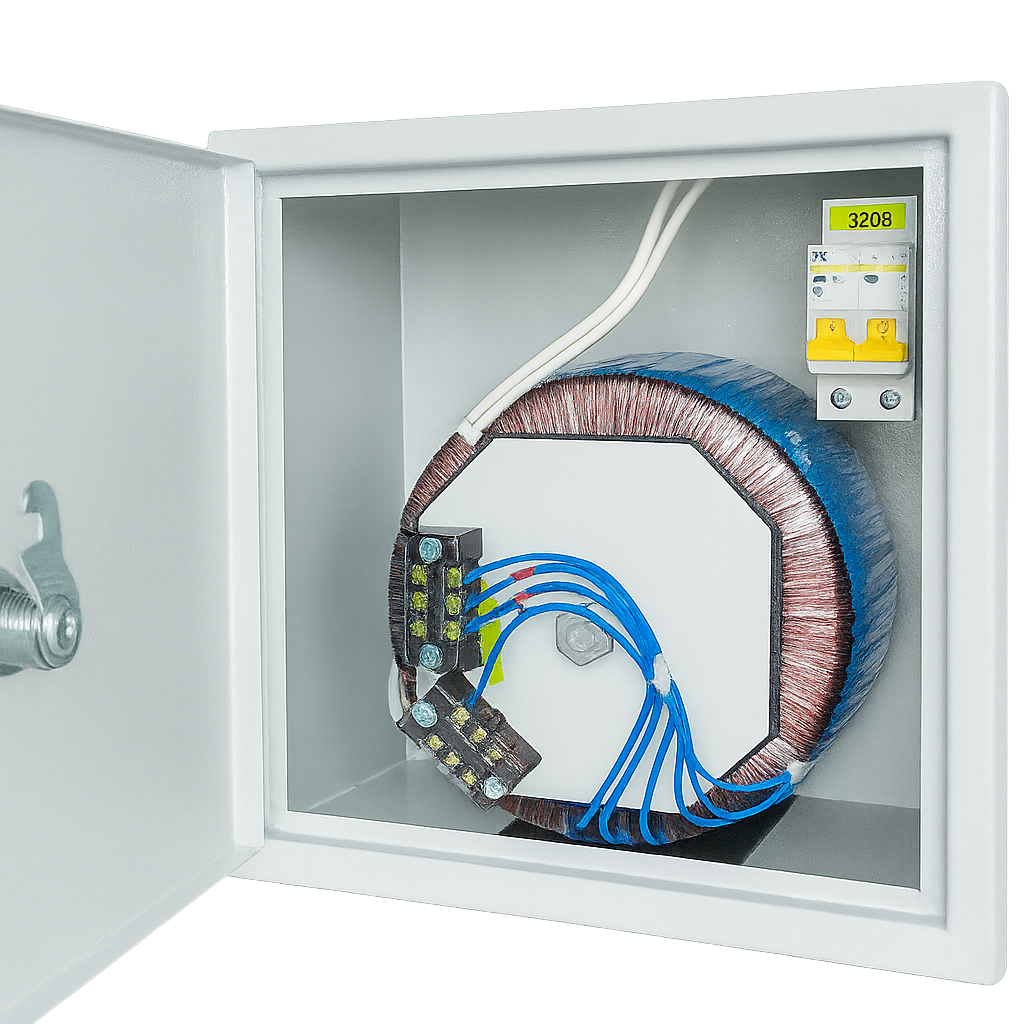

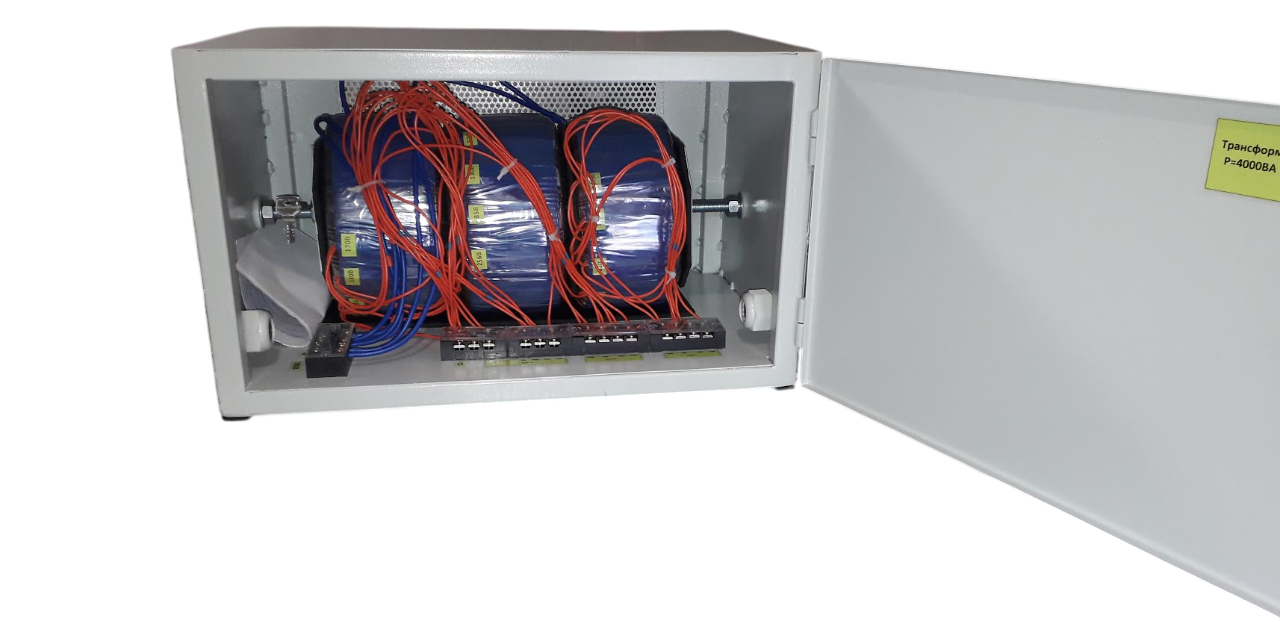

3. Трансформатор в металлическом корпусе от 2кВА до 40кВА.
В комплект входит: металлический корпус, тороидальный трансформатор необходимой мощности, крепление, 2-х полюсный автомат с необходимым током отсечки (при небольшой мощности), клеммные колодки, 2 перехода PG. Исполнение может быть уличное , антивандальное.

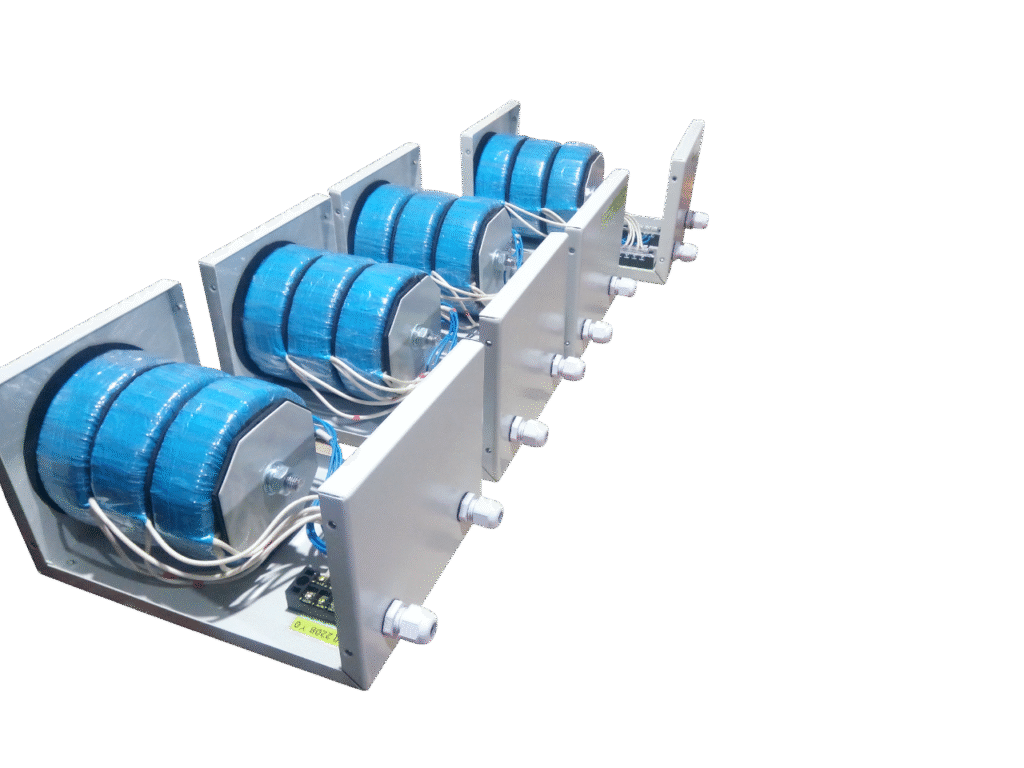

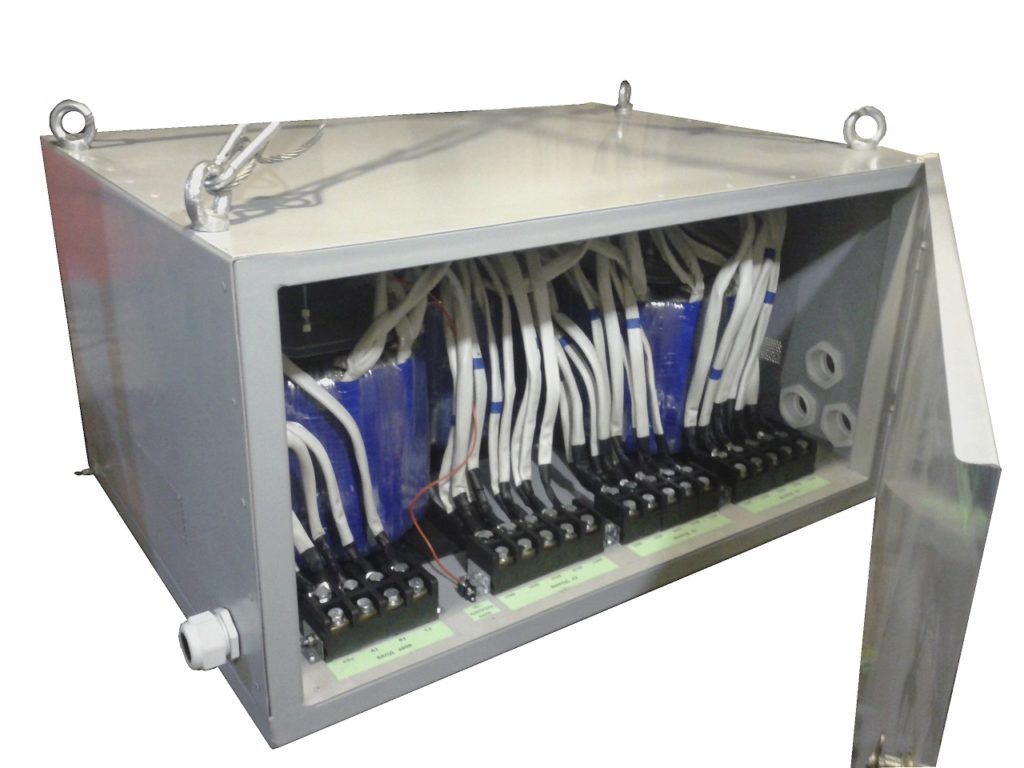

4.Трехфазный трансформатор (до 200кВА)
В комплект входит: металлический ящик, 3 тороидальных трансформатора соотвествующей мощности, 2 клеммных колодки, крепление трансформаторов и 2 PG перехода (для защиты кабелей от повреждения). По требованию может комплектоваться 3-х фазным автоматом (оговаривается отдельно).
В магазин
Какие испытания проходят проходят разделительные трансформаторы на 1,5 кВт
Нагрузка 120% в течение 24 часов +2кВ напряжение на пробой
Добрый день. Нужно подключить Лед телевизор
1) 120V 60Hz 90W
2) 120V 60Hz 1.3A (1.3A)
какой мне подойдет?
Нужно отдельно на каждый
