Какие преимущества использования тороидальных трансформаторов?

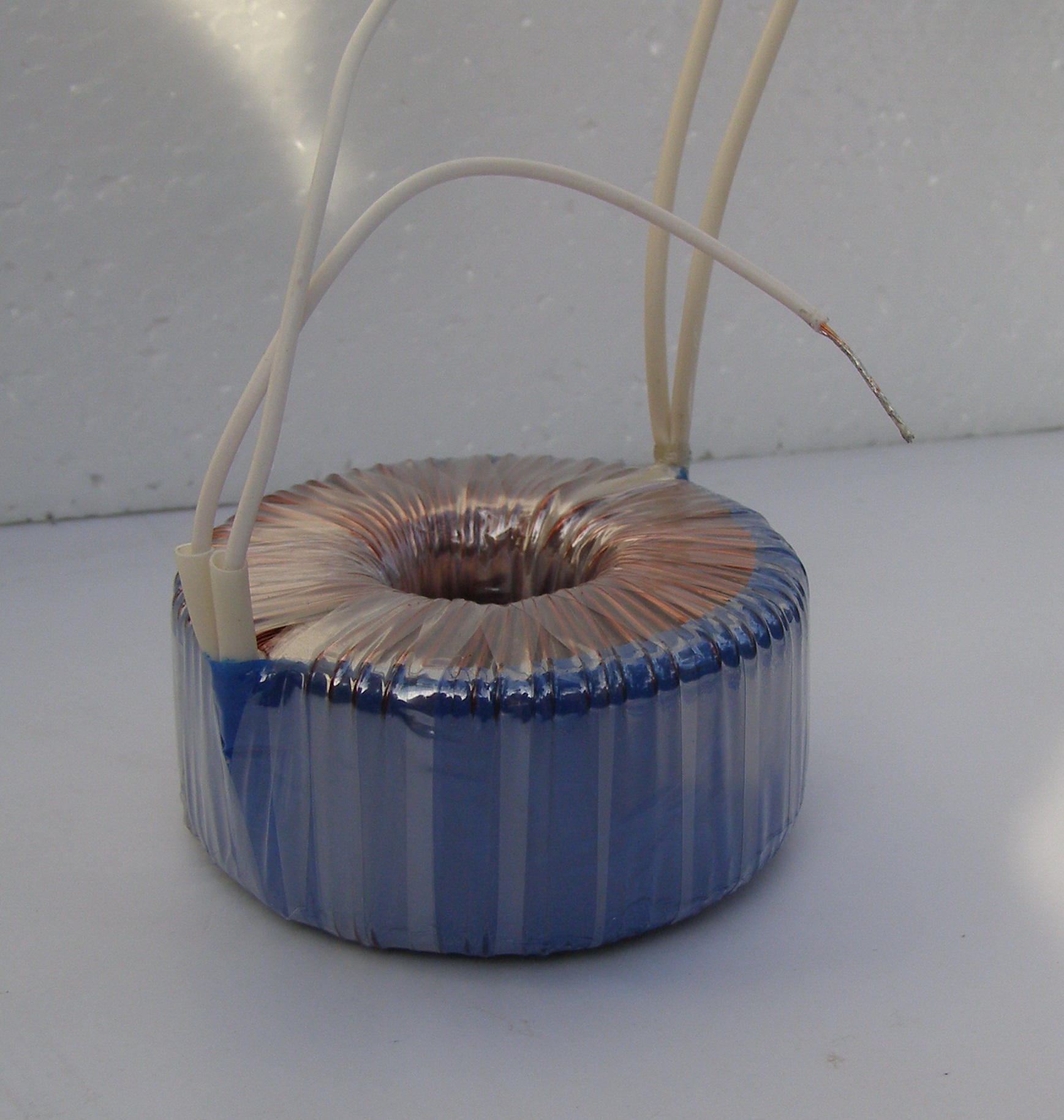

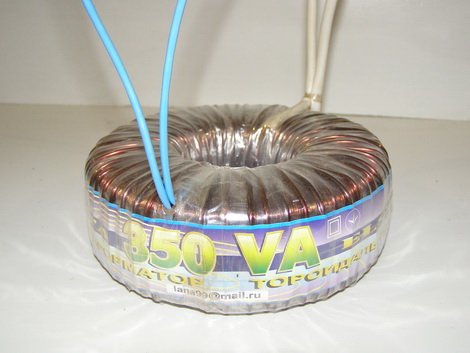

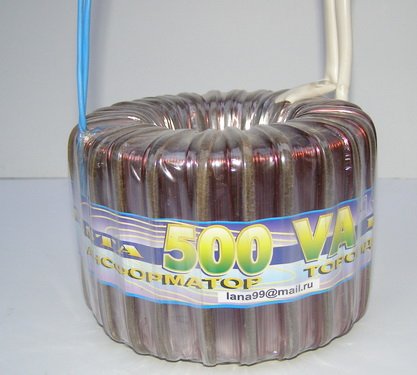

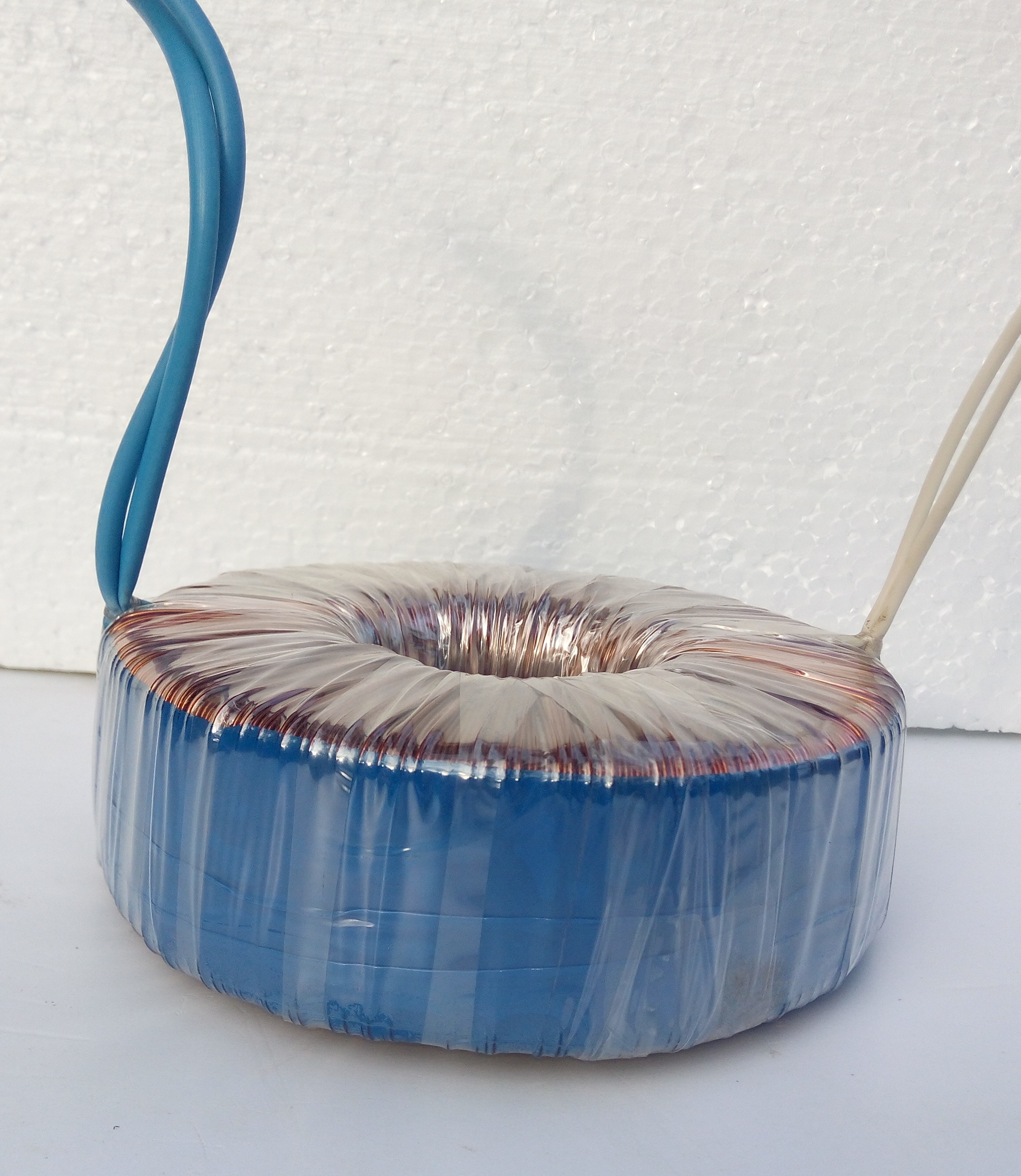

    Тороидальный трансформатор получил свое название благодаря внешнему виду-фигуре тор. Напоминает форму пончика.Конструктивно представляет собой кольцо, намотанное из рулонной ламинированной трансформаторной стали,либо из прессованного порошка (феррит, альцифер…) вокруг которого намотана кольцевая обмотка. Эти трансформаторы используются в различных приложениях, таких как -усилители, источники питания и инверторы и многих других. Существует множество причин, по которым тороидальные трансформаторы  зарекомендовали себя лучше,чем другие обычные трансформаторы, некоторые из которых упомянуты ниже.

1.Малый размер и легкий вес. Тороидальный трансформатор — это почти половина размера и веса других стандартных трансформаторов такой же мощности! Потому что идеальная форма трансформатора требует наименьшего расхода материала. Кроме того, обмотки симметрично распределены по всему сердечнику, что делает длину провода очень короткой. Компактный размер делает его  полезным для использования в небольших компактных электрических изделиях.

2.Гибкие размеры. В то время как поперечное сечение тороидального трансформатора остается постоянным, высоту и диаметр можно изменять в зависимости от мощности . Это означает, что тороидальные трансформаторы могут использоваться в устройствах, где другие трансформаторы не подходят.

3.Легкость в монтаже Тороидальные трансформаторы требуют только одного центрального болта для монтажа. Это приводит к более быстрому и простому монтажу трансформаторов, что сокращает время сборки при производстве оборудования. С другой стороны, для других стандартных трансформаторов требуется четыре винта. Тороидальные трансформаторы можно монтировать с помощью монтажных пластин без давления, заливки в центр смолы с латунными вставками, монтажа на печатной плате или полной герметизации в пластиковых или металлических корпусах.

4.Высокая эффективность КПД трансформатора может быть опред елен как полезная выходная мощность, подаваемая на нагрузку, деленная на мощность, подводимую к трансформатору. Разница между этими двумя значениями определяется потерями в сердечнике и обмотках. Тороидальные трансформаторы, как правило, эффективны на 90-95% по сравнению с КПД других трансформаторов, который обычно меньше 90%. Эта лучшая эффективность достигается за счет использования в сердечнике высококачественной зернистой стали и обмоток, которые распределены симметрично по всей окружности сердечника.

5.Низкий механический шум Когда обмотки и слои сердечника вибрируют из-за сил между витками катушки и расслоением сердечника, в трансформаторах возникает слышимый гул. Кроме того, гул увеличивается со временем, когда ламинирующий слой начинает ослабевать. Конструкция затянута резьбовой шпилькой,которая также со временем ослабевает. Но конструкция тороидальных трансформаторов помогает ослабить акустический шум! Сердечник плотно, с предварительным натяжением намотан, точечно сварен и отожжен. Равномерная намотка сердечника не оставляет воздушных зазоров, таким образом не остается незакрепленных вибрирующих  листов, что в конечном итоге приводит к снижению шума. Даже если гул слышен при включении питания, он затихает до более тихого уровня через несколько секунд.

6.Слабое магнитное поле Из-за уникальной конструкции тороидальных трансформаторов они излучают около 1/10 магнитного поля  трансформаторов других конструкций. Это магнитное поле преобразует энергию от первичной к вторичной обмоткам. Тем самым нет необходимости в каком-либо специальном экранировании, что делает эти трансформаторы подходящими  для применения в чувствительном электронном оборудовании, таком как медицинское оборудование, ЭЛТ и усилители низкого уровня.

Все вышеперечисленные преимущества ясно показывают, почему тороидальные трансформаторы намного лучше по сравнению с другими стандартными трансформаторами. Вы можете связаться с менеджером нашей компании , чтобы получить лучший в своем классе тороидальный трансформатор в Украине сегодня!



Всего комментариев: 1

  • Андрей
    Автор: Андрей Добавлено 5 апреля, 2021 в 17:22

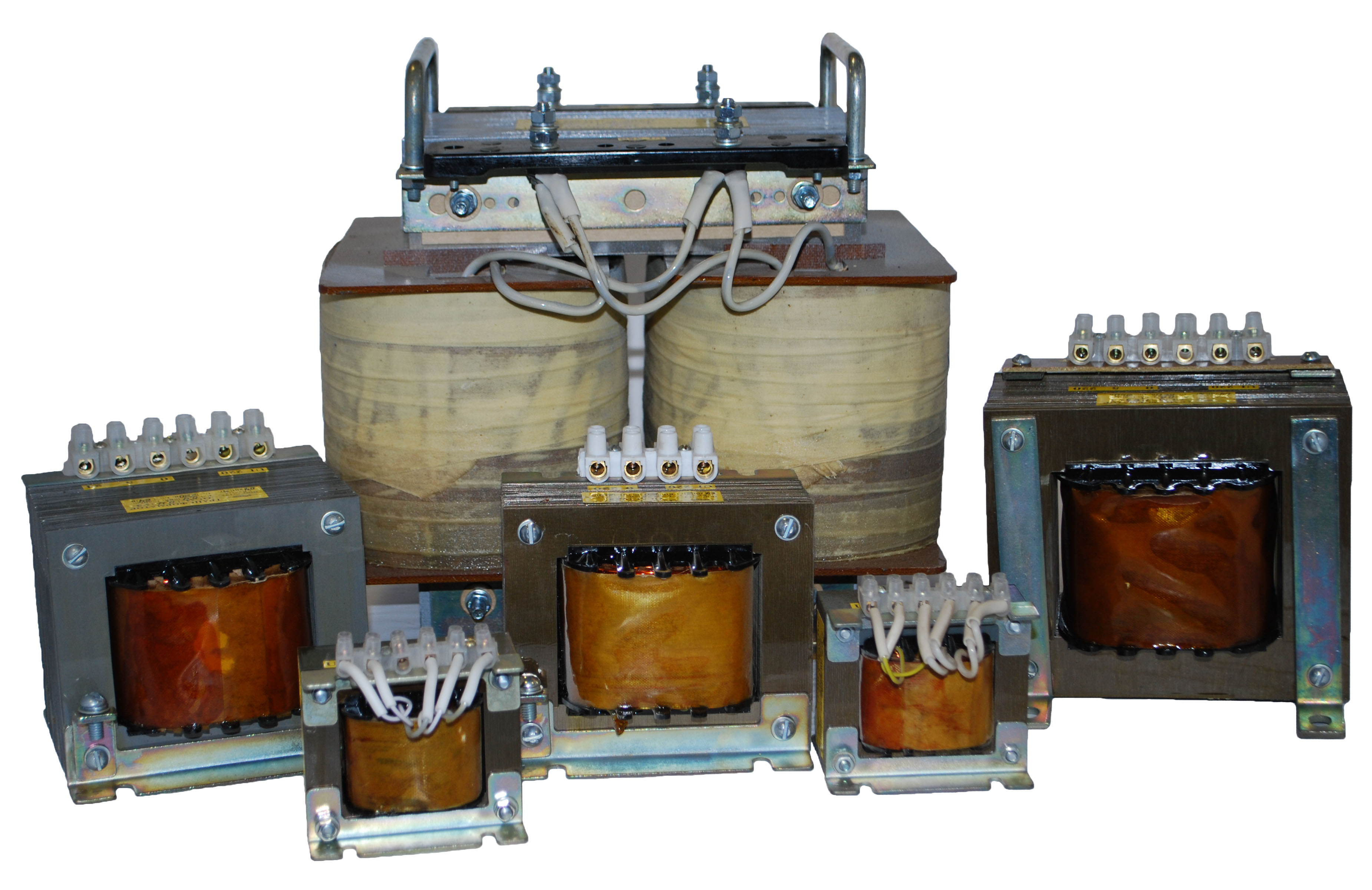

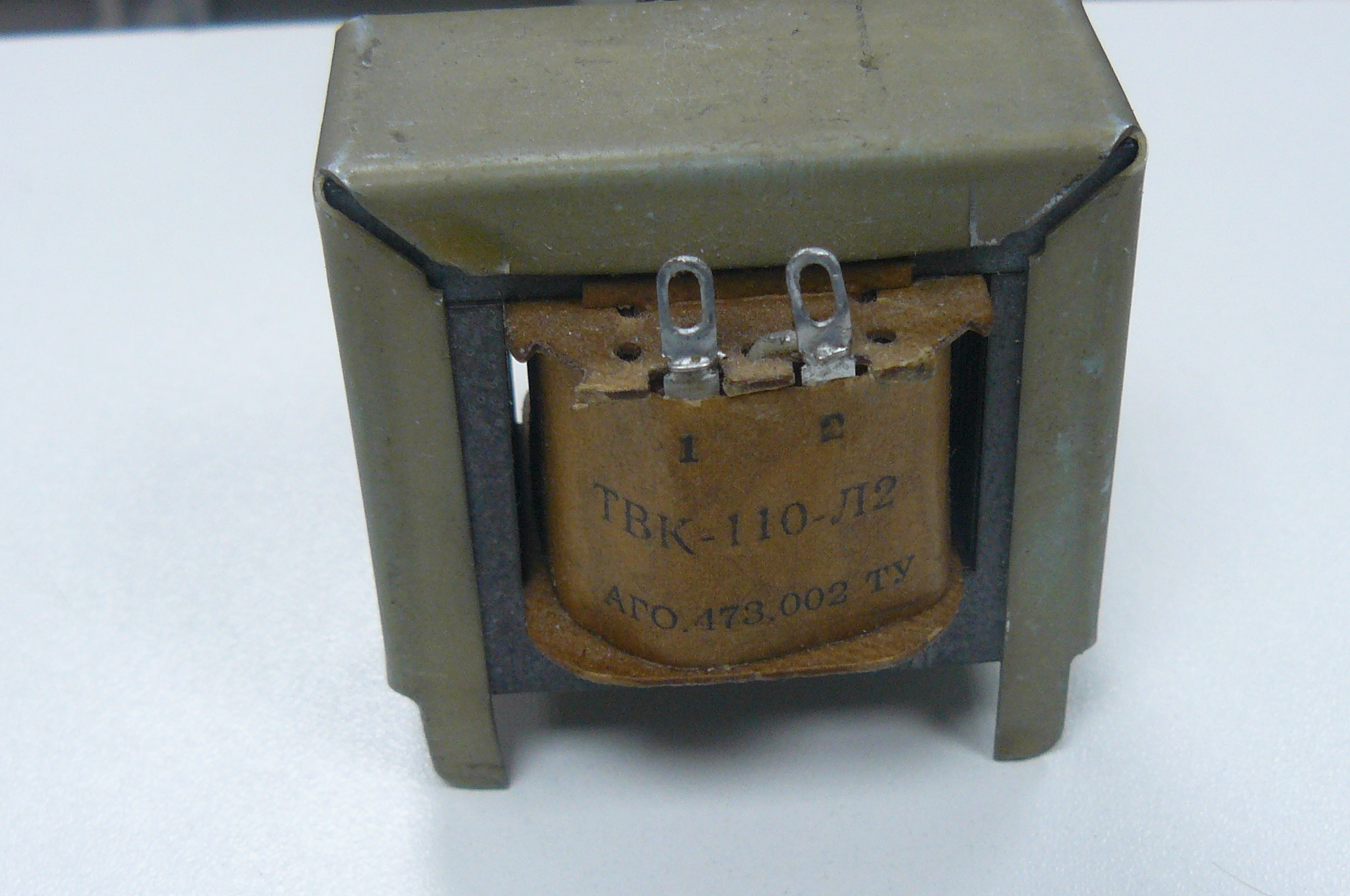

    На двух последних фотографиях обычные, а не тороидальные трансформаторы.
